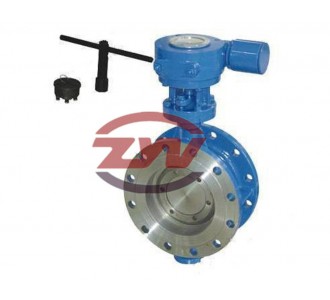

FDD343H-16C 三偏心金属硬密封涡轮防盗法兰蝶阀概述:
金属硬密封蝶阀被广泛应用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业,可安装在温度≤425℃,介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用.
驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构,可实现远距离控制和自动化操作.金属硬密封蝶阀系列产品,系长寿命、节能型蝶阀.其结构采用三维偏心原理设计,阀座采用硬软密封兼容的多层次金属结构,加工精湛,工艺先进.本产品由阀体、蝶板、多层次金属阀座、阀杆、传动机构等主要部件组成.因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上.
由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证.
FDD343H-16C 三偏心金属硬密封涡轮防盗法兰蝶阀其主要特点:
1、开启力矩小,灵活方便,省力节能.
2、三维偏心结构,使蝶板越关越紧,其密封性能可靠,达到零泄漏.
3、耐高压、耐腐蚀、耐磨损、使用寿命长等.
4、该阀门具有防盗功能(三保险)
使用方法:防盗蝶阀安装后,拿附件扳手上端的小六角施出阀门上盖的小内六角螺丝,移开盖子,中间就是锁芯,如带钥匙锁芯就用钥匙打开,如带密码锁芯(见防盗阀门的密码编制和使用),拿出锁芯后,就用附件板手下端打开(或关闭)阀门的蝶扳,顺时针关,逆时针开.
FDD343H-16C 三偏心金属硬密封涡轮防盗法兰蝶阀采用标准:
1.设计标准:
GB/T12238-1989
JB/T8527-2015
2.连接法兰标准:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
3.结构长度标准:
GB/T12221-1989
4.压力试验标准:
GB/T13927-1992
JB/T9092-1999
