1 概述

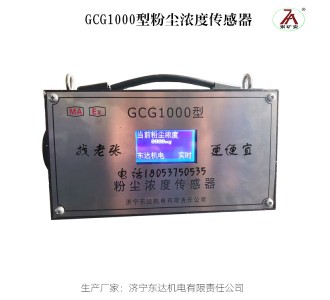

GCG1000矿用粉尘浓度甲烷传感器（以下简称传感器）是一种基于光散射法的矿用本质安全型粉尘测量设
备，防爆标志：Exib IMb。该传感器适用于煤矿井下采掘工作面、巷道、硐室等环境，可连续自动的检测环境
空气中的粉尘浓度并转换成频率信号、电流信号或数字信号。该传感器具有以下特点：
(1) 采用红外激光器和进口光电倍增管，粉尘测量准确、稳定；
(2)采用新型单片机和高集成数字电路，使电路结构简单，性能可靠；
(3)实现遥控调校零点，灵敏度，报警点等功能，操作方便，调校简单；
(4)采用新型开关电源，整机功耗低；
(5)可根据不同需要输出频率信号、电流信号或数字信号。
2 产品型号及意义
2.1 产品型号：GCG1000
2.2 型号定义：
G C G 1000
测量范围（0~1000）mg/m
光学式
测量对象：粉尘
矿用传感器
3
3 工作原理与结构
3.1 工作原理
GCG1000矿用粉尘浓度传感器销售经理张18053750535 0537-3151575。
外部含尘空气在风机的吸引下进入采样口，经导流装置
外部含尘空气在风机的吸引下进入采样口，经导流装置
（遮掉外部光线）进入检测器暗室。暗室内的平行光与受光部的视野成直角交叉构成灵敏区（图中斜线部分），
粉尘通过灵敏区时，其 90℃方向散射光透过狭缝射进光电倍增管转换成光电流，经光电流积分电路转换成与散
射光成正比的电信号。通过放大电路和 A/D 转换电路计算出粉尘的质量浓度。
