产品概述

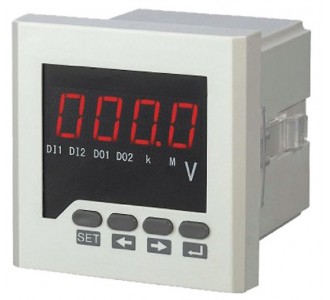

HD-AV数显单相交流电压表此产品适用于电力电网、自动化控制系统中对电流等电参量的测量，由数码管或者液晶显示。具有显示直观、精度高、性能稳定、隔离性强、抗振动等优点。可选配多种扩展功能，包括RS-485通讯，开关量输入、开关量输出和模拟量变送输出等，丰富的外形尺寸可方便地代替指针式仪表。
单相交流电压表性能特点
高精度测量单相交流电压
提供数码管显示，本地数据查询
电流变比可编程设置
支持RS-485通讯，Modbus-RTU协议
支持开关量输入、开头量输出、模拟量变送输出
辅助电源：AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V
多种外形选择，满足不同柜体电气回路的要求
技术参数
|
1. 测量精度：电流 0.5级 |
|
2. 信号输入：接线方式 单相 |
|
额定电压：AC57.7V,AC100V,AC220V,AC380V |
|
过负载： 1.2倍（持续），2倍\\1秒（即时） |
|
功耗： <1VA\\相 |
|
阻抗： <300千欧 |
|
频率： 45-65Hz或直流 |
|
. 辅助电源：工作范围 AC\\DC 80V-270V,AC220V,AC380V,AC100V，DC48V,DC24V |
|
功耗： <4VA |
|
4. 功能模块：通讯接口，1路RS-485通讯，Modbus-RTU协议 |
|
波特率： 1200-9600bps，默认2400bps |
|
开关量输入：支持2路干接点输入 |
|
开关量输出：支持2路继电器输出，容量：AC250\\5A,DC30V5A |
|
变送输出：支持1路模拟量输出：0\\4-20mA或0-5\\10V |
|
5. 环境： 工作温度 -10-55 |
|
存储温度 -25-70 |
|
相对湿度 <93%，无腐蚀性气体场所 |
|
海拔 <2500m |
|
6. 安全： 绝缘电阻 》100兆欧 |
|
交流耐压 AC2KV |
|
7. 电磁兼容性能： 静电放电 4级 |
|
电快速瞬变脉冲群 4级 |
单相交流电压表型号规格
|
图片 |
型号 |
显示方式 |
面框尺寸（mm） |
开孔尺寸(mm) |
可选扩展功能 |
|
|
HD-AV11 |
单排LED数码 |
160x80 |
152X76 |
I：开关量输入 O：开关量输出 T：RS485通讯 D：变送输出 |
|
HD-AV21 |
单排LED数码 |
120x120 |
111X111 |
||
|
HD-AV31 |
单排LED数码 |
96X96 |
92X92 |
||
|
HD-AV41 |
单排LED数码 |
120x60 |
114X56 |
||
|
HD-AV51 |
单排LED数码 |
96X48 |
92X45 |
||
|
HD-AV61 |
单排LED数码 |
72X72 |
68X68 |
||
|
HD-AV71 |
单排LED数码 |
80x80 |
76X76 |
||
|
HD-AV81 |
单排LED数码 |
48X48 |
45X45 |
||
|
HD-AV2Y |
LCD液晶 |
120x120 |
111X111 |
||
|
HD-AV3Y |
LCD液晶 |
96X96 |
92X92 |
||
|
HD-AV5Y |
LCD液晶 |
96X48 |
92X45 |
订货示例
订货时，请详细写明所需产品型号，输入信号及功能模块等相关内容。
例1：
型号：HD-AV21
外形尺寸：120×120mm（槽型），电源：AC220V/50Hz；输入信号：AC 100V
例2：HD-AV31-2OD
外形尺寸：96×96mm（方形），电源：AC220V/50Hz；输入信号：AC 600V；
开关量输出：2路；变送输出：1路4-20mA
例2：HD-AV31-2I2OTD
外形尺寸：96×96mm（方形），电源：AC220V/50Hz；输入信号：AC 600V；
开关量输入：2路；开关量输出：2路；通讯：1路RS-485；变送输出：1路4-20mA
