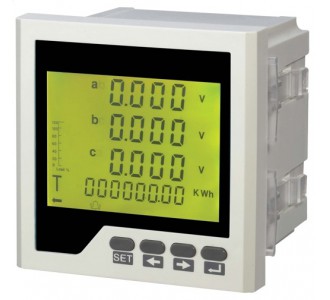

产品概述
HD-3AV三相交流电压表适用于电力电网、自动化控制系统中对电流等电参量的测量，由数码管或者液晶显示。具有显示直观、精度高、性能稳定、隔离性强、抗振动等优点。可选配多种扩展功能，包括RS-485通讯，开关量输入、开关量输出和模拟量变送输出等，丰富的外形尺寸可方便地代替指针式仪表。
三相交流电压表性能特点
高精度测量三相交流电压表
提供数码管显示，本地数据查询
电流变比可编程设置
支持RS-485通讯，Modbus-RTU协议
支持开关量输入、开头量输出、模拟量变送输出
辅助电源：AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V
多种外形选择，满足不同柜体电气回路的要求
三相交流电压表技术指标
测量精度
电压 0.5级
信号输入
接线方式 三相三线、三相四线
额定电压 AC57.7V AC100V AC220V AC380V
过负载 1.2倍（持续），10倍/5秒（瞬时）
功耗 <1VA/相
阻抗 >300千欧
频率 45~65Hz或直流
辅助电源
工作范围 AC/DC 80V~270V、AC220V、AC380V、AC100V
功耗 <4VA
功能模块
通讯接口 1路RS-485通讯，Modbus-RTU协议
波特率：1200~9600bps，默认2400bps
开关量输入 支持4路干结点输入
开关量输出 支持3路继电器输出，容量：AC250V/5A,DC30V5A
变送输出 支持3路模拟量输出：0/4~20mA或0~5/10V
环境
工作温度 -10℃~+55℃
存储温度 -25℃~+70℃
相对温度 ≤93%，无腐蚀性气体场所
海拔 ≤2500m
安全
绝缘放电 >100MΩ
交流耐压 AC2KV
电磁兼容性能
静电放电 4级
电快速瞬变脉群 4级
浪涌（冲击） 4级
三相交流电压表型号规格
|
图片 |
型号系列 |
显示方式 |
面框尺寸 |
开孔尺寸 |
可选扩展功能 |
|
|
HD-3AV23 |
LED数码 |
120*120 |
111*111 |
I：开关量输入 O：开关量输出 T：RS485通讯 D：变送输出 |
|
HD-3AV33 |
LED数码 |
96*96 |
92*92 |
||
|
HD-3AV63 |
LED数码 |
72*72 |
68*68 |
||
|
HD-3AV73 |
LED数码 |
80*80 |
76*76 |
||
|
HD-3AV2Y |
LCD液晶 |
120*120 |
111*111 |
||
|
HD-3AV3Y |
LCD液晶 |
96*96 |
92*92 |
||
|
HD-3AV6Y |
LCD液晶 |
72*72 |
68*68 |
||
|
HD-3AV7Y |
LCD液晶 |
80*80 |
76*76 |
三相交流电压表端子排列图
选型举例：
例1：HD-3AV33
数码显示，外形尺寸：方式96*96mm（宽*高），输入信号：0-380VAC 供电点电源：220VAC。
例2：HD-3AV3Y-T
液晶显示，外形尺寸：方式96*96mm（宽*高），输入信号：0-380VAC ，带485通讯，供电点电源：220VAC。
