产品概述

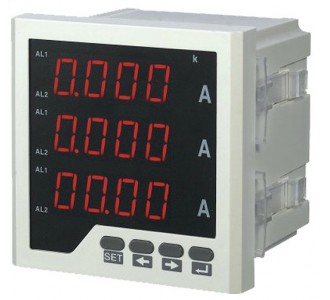

HD-3AA三相交流电流表适用于电力电网、自动化控制系统中对电流等电参量的测量，由数码管或者液晶之久显示。具有显示直观、精度高、性能稳定、隔离性强、抗振动等优点。可选配多种扩展功能，包括RS-485通讯，开关量输入、开关量输出和模拟量变送输出等，丰富的外形尺寸可方便地代替指针式仪表。

三相电流表性能特点

高精度测量三相交流电流表

提供数码管显示，本地数据查询

电流变比可编程设置

支持RS-485通讯，Modbus-RTU协议

支持开关量输入、开头量输出、模拟量变送输出

辅助电源：AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V

多种外形选择，满足不同柜体电气回路的要求

三相交流电流表技术指标

测量精度

电流              0.5级

信号输入

接线方式          三相三线、三相四线

额定电流          AC1A、AC5A、DC20mA、DC1A、DC5A、DC75mV

过负载            1.2倍（持续），10倍/5秒（瞬时）

功耗              <0.4VA/相

阻抗              <20mΩ

频率              45~65Hz或直流

辅助电源

工作范围          AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V

功耗              <4VA

功能模块

通讯接口          1路RS-485通讯，Modbus-RTU协议

                      波特率：1200~9600bps，默认2400bps

开关量输入        支持2路干结点输入

开关量输出        支持2路继电器输出，容量：AC250V/5A,DC30V5A

变送输出          支持1路模拟量输出：0/4~20mA或0~5/10V

环境

工作温度          -10℃~+55℃

存储温度          -25℃~+70℃

相对温度          ≤93%，无腐蚀性气体场所

海拔                ≤2500m

安全

绝缘放电          >100MΩ

交流耐压          AC5KV

电磁兼容性能

静电放电             4级

电快速瞬变脉群    4级

浪涌（冲击）       4级

三相电流表型号规格

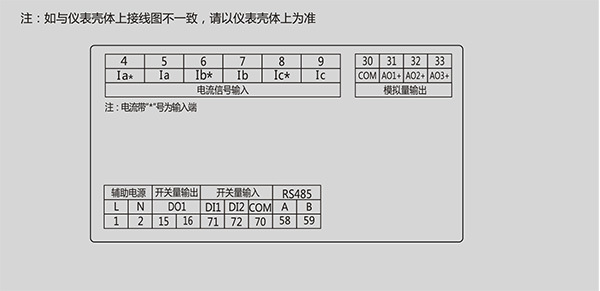

三相电流表端子排列图

选型举例：

例1：HD-3AA33

数码显示，外形尺寸：方式96*96mm（宽*高），输入信号：0-5A AC 供电点电源：220VAC。

例2：HD-3AA3Y-T

液晶显示，外形尺寸：方式96*96mm（宽*高），输入信号：0-5A AC ，带485通讯，供电点电源：220VAC。
