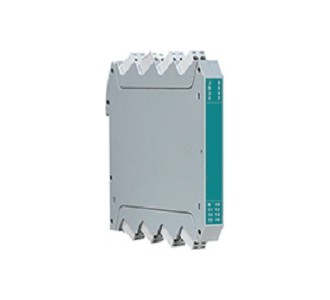

★单通道、双通道。
★直流电流输入。
★模拟量输出。
★24V配电输出。
★输入/输出/电源磁隔离。
★传输精度(20℃)：0.15%FS。
★模块化设计，体积小，功耗低。
★插拔式端子，便于安装、维护。
★标准的35mmDIN导轨卡式安装。
|
|
|
■ 概述
|
|
给二、三线制变送器提供隔离的电源电压，将变送器产生的直流电流信号经过隔离传送，转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。本产品品种分为一进一出、一进二出、二进二出，且输入、输出磁隔离。
|
|

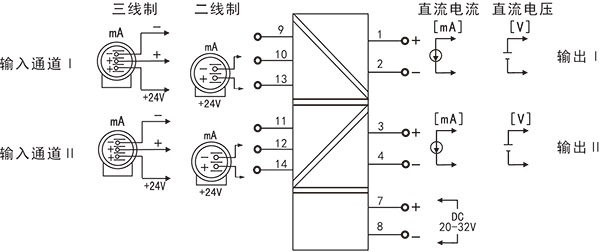

接线图
|
|
|

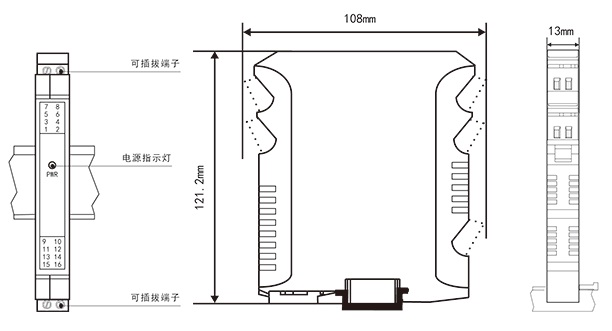

■结构外型图
|
|
|
■ 技术参数
|
|
输入
|
|
输入信号
|
4-20mA，0-20mA
|
|
输入阻抗
|
电流阻抗≤50Ω
|
|
最*输入电流
|
≤30mA
|
|
配电电压/最大电流
|
19～25 V/≤30mA
|
|
输出
|
|
输出信号
|
4-20mA，0-20mA，0-5V，1-5V，0-10V
|
|
输出负载
|
4-20mA，0-20mA负载电阻RL≤400Ω
|
| |
0-5V、1-5V 负载电阻RL≥250KΩ，0-10V 负载电阻RL≥500KΩ
|
|
电源
|
|
电源
|
DC20-32V
|
|
功耗
|
单路输出功耗：≤1.5W；双路输出功耗：≤2.6W
|
|
其它参数
|
|
绝缘电阻
(输入/输出/电源之间)
|
≥100MΩ（500VDC时）
|
|
绝缘强度
(输入/输出/电源之间)
|
2000Vrms (1 min，无火花)
|
|
工作温度
|
-10～50℃(无凝露、无结冰)
|
|
相对湿度
|
25%～85%RH
|
|
保存温度
|
-10～60℃(无凝露、无结冰)
|
|
温度漂移
|
0.0075%FS/℃
|
|
安装方式
|
35mmDIN导轨安装
|
|
安装尺寸
|
13*108*121.2mm(宽*高*深)
|
|
传输精度（20℃）
|
0.15%FS
|
|
响应时间
|
≤2ms
|
|
重量
|
约130克
|
|
电磁兼容性
|
符合GB/T18268工业设备应用要求（IEC 61326-1）
|
|
适用现场设备
|
二线制、三线制变送器，直流电流源
|
|
|
■ 仪表选型
|
|
|
|
7
|
|
8
|
|
9
|
|
10
|
|
11
|
|
M2系列配电器 NHR-M23
|
-
|
□
|
/
|
□
|
-
|
□
|
/
|
□
|
-
|
□
|
|
位
|
规格
|
注释
|
|
|
|
|
↓
□
|
/
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
↓
□
|
/
|
|
|
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
D
|
|
7/8
|
<输入>
|
|
|
通道I/通道II(从列表中选择代码)
|
|
代码
|
类型
|
|
25
|
0-20mA
|
|
27
|
4-20mA
|
|
X
|
通道II无输入时选择
|
|
9/10
|
<输出>
|
|
|
|
通道I/通道II(从列表中选择代码)
|
|
代码
|
类型
|
|
X
|
无输出
|
|
0
|
4-20mA
|
|
1
|
1-5V
|
|
3
|
0-5V
|
|
4
|
0-20mA
|
|
5
|
0-10V
|
|
11
|
<电源>
|
|
|
|
DC20-32V
|
|
|
备注:
输入信号类型只能转换成同比例的输出信号类型。例：当输入选择4-20mA时，输出类型只能选择4-20mA或1-5V
电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚；
型号举例：NHR-M23-27/X-0/X-D
配电器一进一出，输入信号为：4-20mA，输出信号为：4-20mA，供电电源为DC20-32V。
|
