■ 概述

    将现场的热电阻或热电偶信号经过隔离放大处理，转换为与温度成线性的直流信号输出至控制系统，用作热电偶温度变送时，具有冷端温度自动补偿功能。可用配套的上位机软件进行参数修改，可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。本产品品种分为一进一出、一进二出、二进二出，且输入、输出磁隔离。

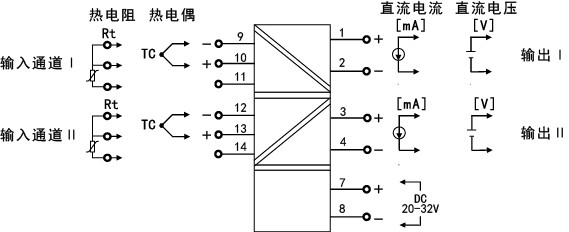

■ 接线图

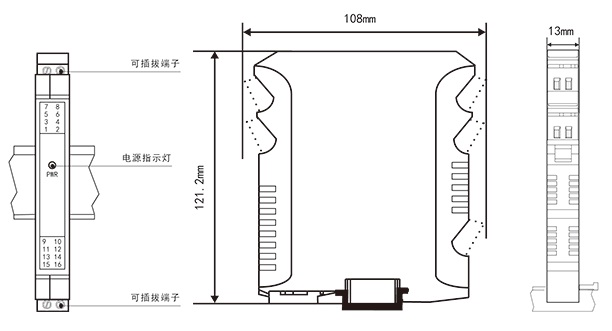

■结构外型图

■技术参数

■仪表选型

7

8

9

10

11

M2系列温度变送器                   NHR-M22

-

□

/

□

-

□

/

□

-

□

位

规格

注释

|

|

|

|

|

|

|

|↓

□

/

|

|

|

|

|

|

|

|

↓

□

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

↓

□

/

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|↓

□

|

|

|

|

|

|

||

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

↓

D

7/8

<输入类型>

输入I/输入II（从列表中选择代码）

代码

类型

X

无输入

00

热电偶B(400～1800℃)

01

热电偶S(0～1600℃)

02

热电偶K(0～1300℃)

03

热电偶E(0～1000℃)

04

热电偶T(-200.0～400.0℃)

05

热电偶J(0～1200℃)

06

热电偶R(0～1600℃)

07

热电偶N(0～1300℃)

08

F2(700～2000℃)

09

热电偶Wre3-25(0～2300℃)

10

热电偶Wre5-26(0～2300℃)

11

热电阻Cu50(-50.0～150.0℃)

12

热电阻Cu53(-50.0～150.0℃)

13

热电阻Cu100(-50.0～150.0℃)

14

热电阻Pt100(-200.0～650.0℃)

15

热电阻BA1(-200.0～600.0℃)

16

热电阻BA2(-200.0～600.0℃)

9/10

<输出类型>

输出I/输出II（从列表中选择代码）

代码

类型

X

无输出

0

4-20mA

1

1-5V

2

0-10mA

3

0-5V

4

0-20mA

11

<电源>

DC20-32V

备注：电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚。

型号举例：NHR-M22-14/14-0/0-D

温度变送器二进二出，输入信号为：Pt100，输出信号为：4-20mA，供电电源为DC20-32V。

（注：订货时请在选型后标注输入量程范围。）
