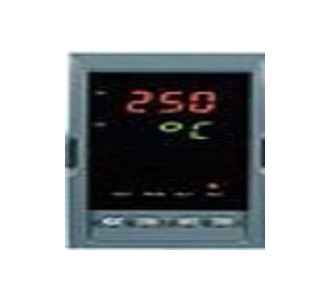

NHR-1303温控器、PID调节器、温度调节器、温度控制器、温度调节仪、模糊PID调节器

产品品牌: 虹润
最小起订: 1 台
产品价格: 面议
供货总量: 1000 台
发货期限: 自买家付款之日起 3 天内发货
浏览次数: 96
询价


  • 产品详细说明
  • 详细参数
 NHR-1303系列经济型三位显示模糊PID温控器

概述
    NHR-1303系列经济型三位显示模糊PID温控器采用模糊PID算式,无需人工整定参数,控温精度基本达±0.5℃,无超调、欠调,性价比高。仪表采用模块化结构、操作方便,适用于轻工机械、烘箱、实验设备、加热/冷却等设备。

★单通道输入,双排数码管显示。

★具有多种热电阻\热电偶输入信号类型可选,测量精度为0.3%FS。

★热电阻\热电偶信号分辨率可切换:1℃或0.1℃。

★具备上下限报警/偏差报警功能,带LED报警指示
灯。
    ★带PID参数自整定功能,控制输出手动/自动无扰切换功能。

★带开关量控制输出,控制准确且无超调。

★输入、输出、电源相互之间采用光电隔离技术。

★具备多种外形尺寸及样式供用户选择。

★参数设定密码锁定,参数设置断电永久保存。

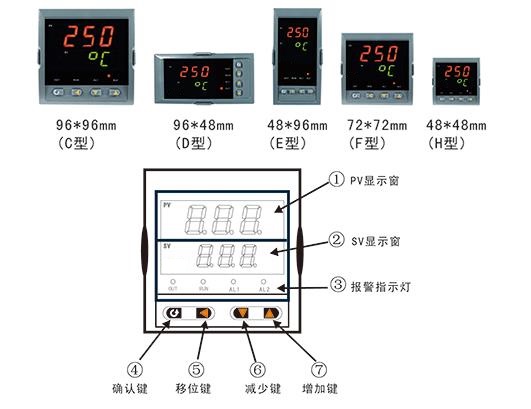

仪表面板



 360截图20161108220654016



仪表接线图

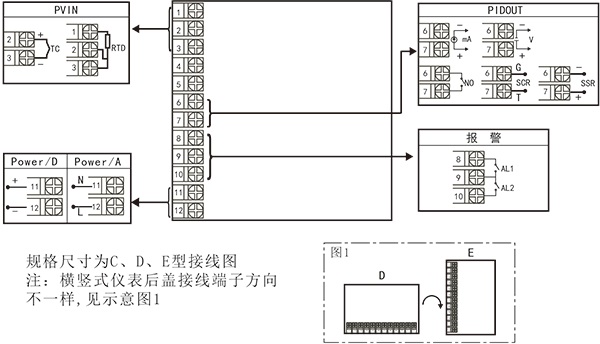

 A接线图

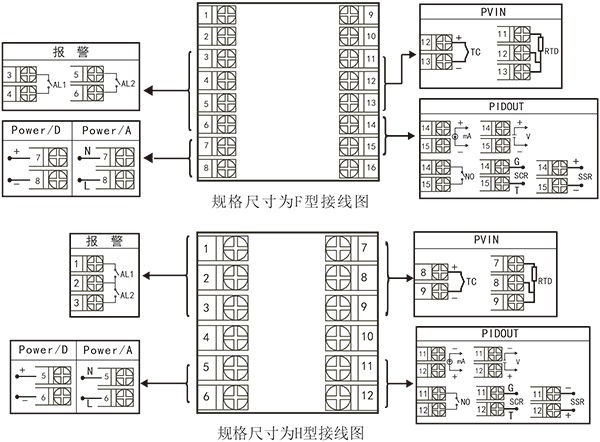

F接线图
H接线图



仪表选型
 NHR-1303□-□-□/□-□()
                  ① ② ③ ④ ⑤ ⑥

①规格尺寸

②输入分度号

代码

*高*深

代号

分度号(测量范围)

C
D
E
F
H

96*96*110mm(方式)
96*48*110mm
(横式)
48*96*110mm
(竖式)
72*72*110mm
(方式)
48*48*110mm
(方式)

00
01
02
03
04
05
06
07
11
14

热电偶B(400~999℃)
热电偶S(0~999℃)
热电偶K(0~999℃)
热电偶E分度(0~999℃)
热电偶T分度(0~400℃)
热电偶J分度(0~999℃)
热电偶R分度(0~999℃)
热电偶N分度(0~999℃)
热电阻Cu50(-50~150℃)
热电阻Pt100(-199~650℃)

③控制输出(PIDOUT)

④报警(继电器接点输出)

代码

输出类型

代码

报警限数

0
1
K1
K3
K4

4-20mA(RL≤500Ω)
1-5V(RL≥250KΩ)
继电器接点输出
可控硅过零触发脉冲输出
固态继电器驱动电压输出

X
1
2

无输出
1
限报警
2
限报警

⑤供电电源

⑥备注

代码

电压范围

无备注可省略

A
D

AC/DC 100~240V(50/60Hz)
DC 12
~36V

备注:
1
、选型时请根据接线图来选择功能,由于尺寸小的仪表接线端子少,带不了全功能,有的功能在同组端子上,只能选择其中一种功能。
2
、规格尺寸为H型的仪表,继电器触点容量为AC125V/0.5A、DC24V/0.5A。
3
、选型时必须完整,没有选到的功能项不能省略,必须用“X”补上。

例1:NHR-1303C-02-K1/2-A

例2:NHR-1303F-14-0/2-D
