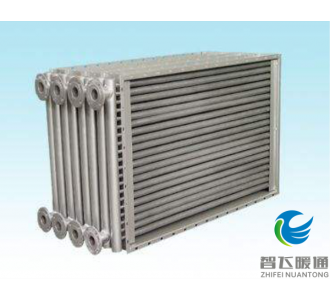

GL型翅片管散热器

一、GL翅片管散热器概述

   1．GL翅片管散热器采用工艺先进，传热性能高的无缝钢管轧铝翅片制成，由钢制多孔板框架支撑钢铝复合散热翅片管组成；

   2．GL翅片管散热器广泛应用于空气加热、冷却及余热回收等大中型换热器系统中；

   3．翅片管散热器热交换中的工作介质：蒸汽（≤1.6MPa）、热水（≤130℃）；

   4．GL翅片管散热器型号规格表示说明：GL①×②-③

①  、 ②—分别为散热器长，宽尺寸分米化整

          ③—表示散热管的排数

         举例：GL5×5-2表示：表面长500mm,宽500,由2排散热管组成。

  二、GL翅片管散热器结构特征

  1．GL翅片管散热器采用钢制双回路(二排)、或多回路(四排、六排)结构，翅片管采用钢铝冷轧复合成型工艺，基管Ф18*2mm，片高10mm,片厚0.3mm，片距3mm，承压高，耐腐蚀；

  2．翅片管式换热器的散热排管全叉排排列，并用单独弯头管连接；

  3．GL翅片管散热器热交换性能良好，可替代钢制翅片管散热器使用；

  4．散热管特性：

       散热面积：0.64m²/m  肋化系数：14.56

       肋通系数：15.8     净面比：0.53
