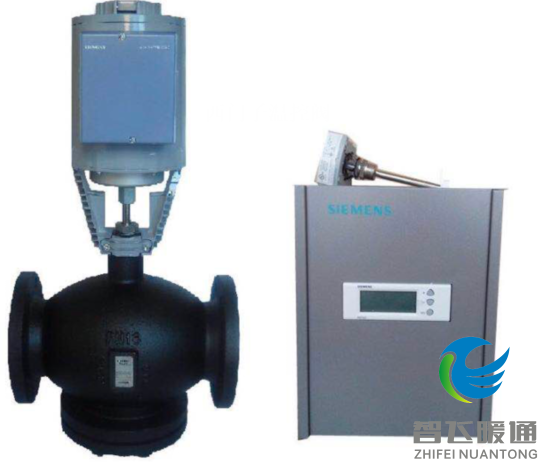

西门子型自动温控阀

一、工作原理

 西门子温控阀主要包含传感器、控制器、电动阀(阀体和执行器)。传感器装设在二次侧出水管道上，用于探测二次水出水温度；电动阀装设在一次侧进水管道上，用于控制一次水进入换热器的流量；控制箱作为核心部件，接受温度信号，输出控制信号。
  用于水箱加热系统时：西门子温控阀的传感器装在水箱中，用于探测水温的温度，电动阀门装设在蒸汽管道上，控制蒸汽管道的蒸汽流量，根据传感器发出的信号来调节蒸汽的流量。
  用于热交换器系统时：西门子温控阀传感器测量二次水出水温度，并将其转换成电信号反馈至控制箱，控制箱以设定数值(用户设定)为基准，比较实际水温。根据温度偏差输出相应的电流信号至电动阀，指令电动阀按比例开大关小。调节一次水管道的流量，最终实现温度的均衡稳定，保持出水温度恒定在允许的范围内。

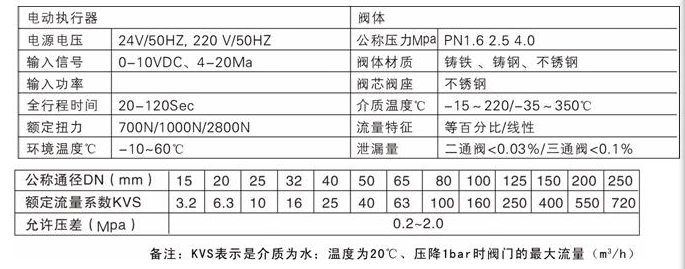

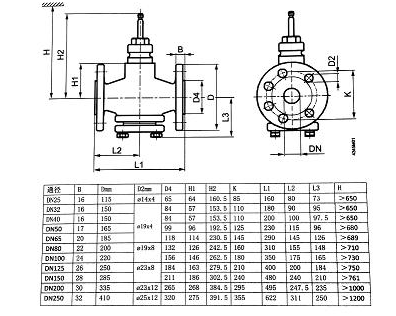

三、技术参数

四、安装使用

温控阀各组件均为精密部件，搬运、安装时须避免剧烈碰撞和损坏，随机均附有详细的安装使用说明，请按随机文件的要求操作：

1．传感器安装：

　 传感器应尽可能选择水流动性好的位置安装，以使传感器探测到准确的水温度，按图示将套管焊接于管道或水箱壁上，再将传感器连接在套管上(注意密封)即可。

安装在水箱中时，应确保传感器浸没在水中；安装在管道上时，传感器应安装在不少于1m长的直管中部位置。

2．控制箱安装：

  控制箱能根据用户自己的需要安装定位，可选择安装在控制阀附近，也可选择安装在中央控制室中集中控制，可直接挂于墙上。注意适当采取防水，防潮等防护措施。

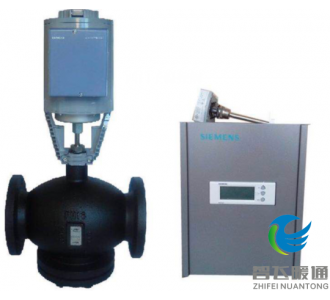

3．电动阀安装：

    电动阀由执行器器、阀体及辅件组成。

   1．布置管道前应先确定电动阀外形尺寸(尤其是带有辅件的电动阀，执行器位置较高)，防止出现安装不当的情况。

   2．使用电动阀一般需设置旁通管路，以备调试检修。

   3．电动阀须遵循使用说明书规范，一般应正立垂直安装，阀体开度指示应便于观察。除考虑拆卸驱动器阀体方便外，周围还应留300mm以上操作空间。
