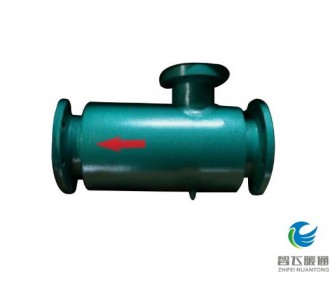

一、HQS汽水混合加热器 概述

    HQS汽水混合加热器是一种装设于管道上直接式加热设备，具有热效率高、噪声低、安装简单、不占空间等特点，广泛应用于采暖、空调及生产工艺水加热系统。

HQS汽水混合加热器结构如图所示，核心部件为拉法尔喷管，从喉口喷入的水流与从斜孔喷入的蒸汽充分混合后流出，生产热水。蒸汽和水在高速流动中混合，无噪音、无振动。

二、HQS汽水混合加热器 外型尺寸

三、HQS汽水混合加热器 选型参考

HQS汽水混合加热器可用于空调采暖、卫生热水的加热系统，根据实际水流量的蒸汽耗量选用加热器。

1、汽水混合加热器未通入蒸汽时，额定流量下，水头损失为5mH2O，通入蒸汽后，水头损失可按1mH2O考虑;

2、蒸汽压力大于水压0.05MPa以上；

3、汽水混合加热器用于生活热水系统时应设置中间水箱，不能直接进入淋浴器，防止意外事故发生；

4、汽水混合加热器适宜安装在水泵的吸水侧。

四、HQS汽水混合加热器 安装与使用

1．汽水混合加热器可水平安装，也可以竖直向上安装，蒸汽入口应向上或水平；

2．汽水混合加热器前后装设阀门、压力表及温度计，以便于观察和调节加热器工作状况；

3．汽水混合加热器启动时，应先通水，再通汽；停机时，先关断汽源，再断水。

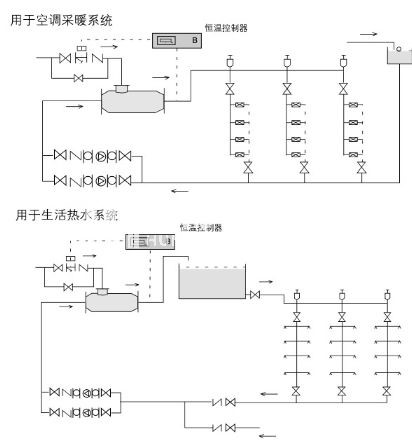

五、HQS汽水混合加热器典型应用
