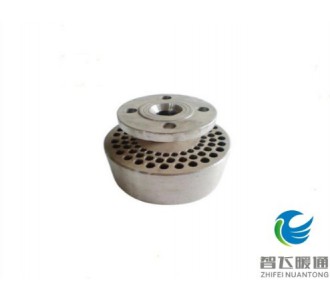

一、HJ浸入式汽水混合加热器工作原理

 HJ浸入式汽水混合加热器采用全304不锈钢制造，芯体内部的喷嘴为细小斜孔，蒸汽通过喷嘴处高速喷入壳体内，对周围冷水产生强烈的引射作用，通过外壁上的斜向小孔进入加热器内与蒸汽高速混合换热，进行全热交换，而高速蒸汽在壳体内盘旋上升。形成的旋转水汽，吸收蒸汽的功能，消除噪音，同时被加热的水不断从壳体上表引出，带动加热器周围的水流动，从而加热整个水箱中的水。

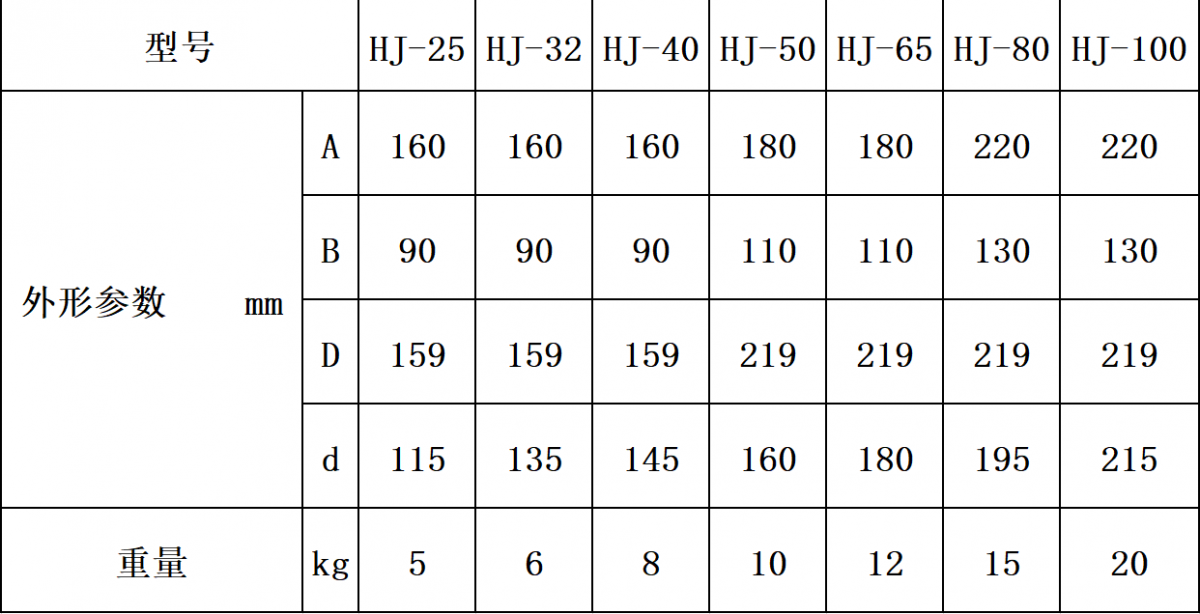

二、HJ浸入式汽水混合加热器外形尺寸

三、HJ浸入式汽水混合加热器技术参数

备注：表中热水产量从15℃加热至65℃计。

四、HJ浸入式汽水混合加热器设计选型

  HJ浸入式汽水混合加热器有额定的蒸汽耗量指标，设计时根据实际所需要的蒸汽耗量，选用一台或多台蒸汽喷射加热器。实际所需蒸汽耗量可参照以下公式：（①用于间断加热；②用于连续加热。）确定如下:

……

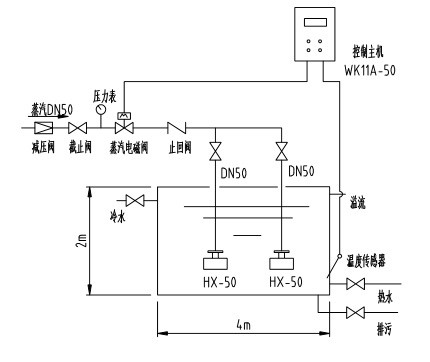

五、HJ浸入式汽水混合加热器安装使用











HJ浸入式加热器为法兰接口，将蒸汽管接入水箱(水池)内，用法兰连接。



1、单台蒸汽喷射加热器应安装在水箱中间位置，多台并联使用时，应均匀布置；



2、蒸汽喷射加热器底部距水箱底部200mm左右，且应保证水淹没混合器100mm以上；



3、引入水箱中的蒸汽管道应固定，不应有松动现象；



4、蒸汽管道上在靠近水源侧安装止回阀，防止发生水倒流事故；



5、蒸汽管内若有杂质(新装管道，久用管道)，必须安装过滤器；
