（供暖通风设计手册专业推荐32年）

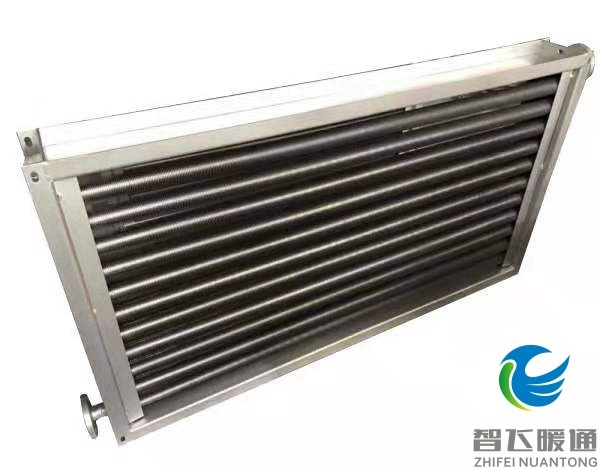

一、SRL钢铝散热器概述

  1．SRL钢铝散热器的翅片管采用钢管绕铝翅片工艺，光滑无毛刺，无皱折，易清洗，在采暖空调工程中进行湿式冷却时易排除翅片外表的凝结水，在干燥加热及其它热交换场合不易结尘、结垢；

  2．SRL钢铝散热器由碳钢框架、钢铝翅片散热排管组成，散热排管采用框架固定，结构紧凑，气密性好，安装方便；

  3．SRL钢铝散热器是采用钢管铝翅片管束组成，在顺气流方向分二排、三排两种，共有37种型号；

4．SRL钢铝散热器的工作热介质可以为蒸汽或热水，蒸汽（≤1.0MPa），热水（≤160℃）；

5．SRL钢铝散热器具有传热性能好、强度高、流动损失小、防腐蚀性能高，在长期的冷热工况下不易变形，工作寿命长等优点；

6．SRL钢铝蒸汽散热器主要用于热风采暖、空气调节及干燥装置的空气加热系统中，是热风装置中的主要设备，在当前的工矿企业，各大型建筑物的采暖通风系统中广泛应用；

7．SRL钢铝散热器型号表示说明：①×②/③

①、 ②—分别为散热器长，宽尺寸分米化整

          ③—表示散热管的排数

举例：12×5/3表示：表面长1250mm,宽545,由3排散热管组成。

二、SRL钢铝散热器特点

  1．结构紧凑：采用钢管铝翅片管束，接触紧密，散热性能好；

2．节约成本：价格远低于热风炉的价格，其性能价格比高；

3．精心加工：加工技术先进，严格的质保体系，严格组织、精心加工；

4．便于安装：安装、使用、维护简单方便，劳动强度低；

5．钢铝轧制：SRL散热翅片管由钢铝复合管整体轧制而成，无接触热阻，强度高，耐热震和机械震动，热膨胀性能好，且具有可观的扩展换热面，用这种翅片管制成的换热器，效果领先串片或绕片式换热器。

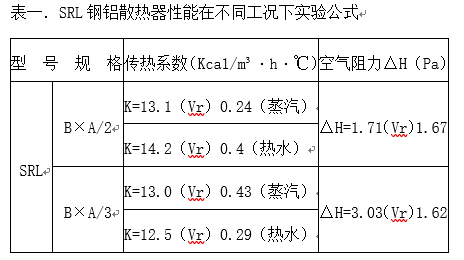

三、SRL钢铝散热器技术参数

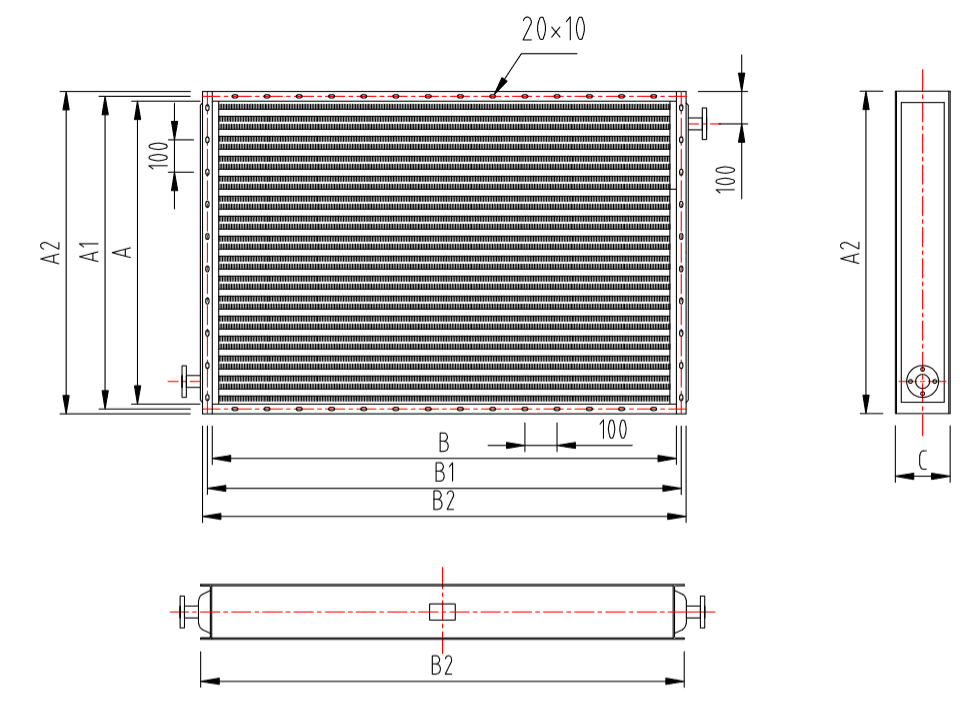

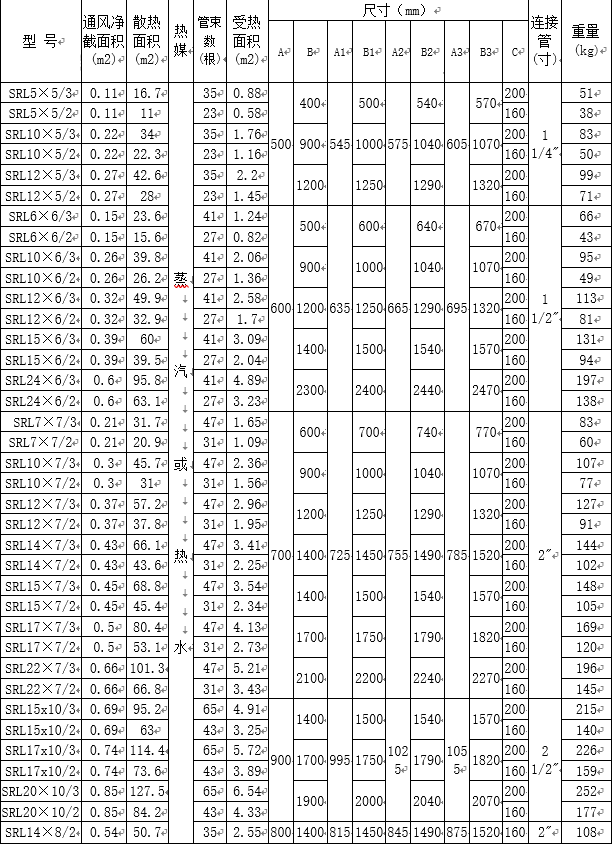

表二．SRL散热器散热面积F（m²）、通风净截面积Ff（m²）、参考重量W（Kg）、安装尺寸等一览表
