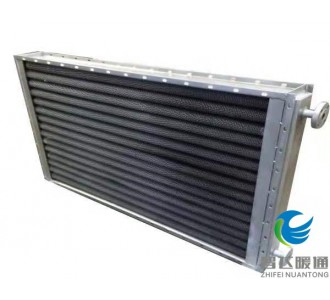

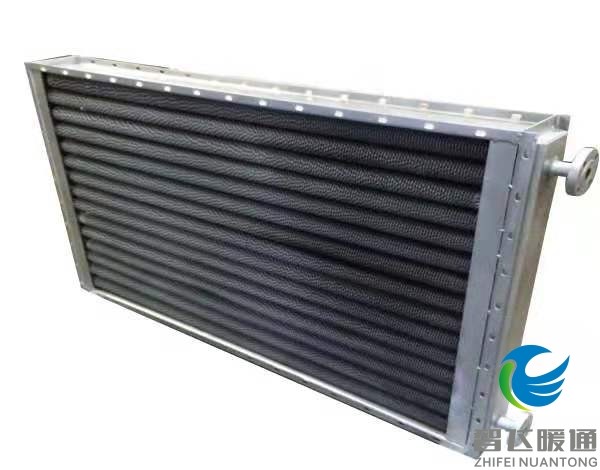

SRZ型蒸汽散热器

（供暖通风设计手册专业推荐32年）

一、SRZ散热器概述

  1．SRZ散热器系按照国家标准图集制造生产，由碳钢框架、碳钢散热排管（碳钢散热管）组成，钢制散热排管采用框架固定，结构紧凑，气密性好，安装方便；

  2．SRZ散热器主要由顺空气流向的三排散热管束组成，叉排排列，SRZ散热器翅片管均用Ф22× 2mm无缝钢管绕制上15×0.35mm皱折钢带而成，呈螺旋状，SRZ钢制散热器片距有5mm-大“D”，6mm-中“Z”、8mm-小“X” 三类，共三十八种规格；

  3．SRZ散热器是一种既适用于蒸汽系统、又适用于热水系统中，作为加热空气用的钢制散热器，主要用于热风采暖、空气调节系统及干燥装置的空气加热，是热风装置中的主要设备。SRZ钢制散热器在当前的工矿企业，各大型建筑物的采暖通风系统中得到广泛地应用；

   4．SRZ型散热器工作介质：蒸汽（<1.0MPa），热水（<130℃）；

   5．SRZ散热器型号表示说明：SRZ①×②③-

　　　　　　①—表示钢制散热器通风正截面长尺寸分米化整

　　　　　　②—表示钢制散热器通风正截面宽尺寸分米化整

　　　　　　③—表示钢制散热器散热能力的大小（大D，中Z，小X）

二、SRZ散热器技术参数

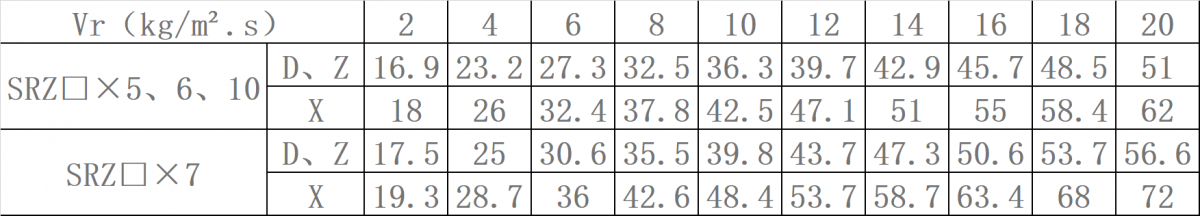

 表1．SRZ型散热器热媒为蒸汽时，在不同空气重量流速下的传热系数K(kcal/m².h.℃)

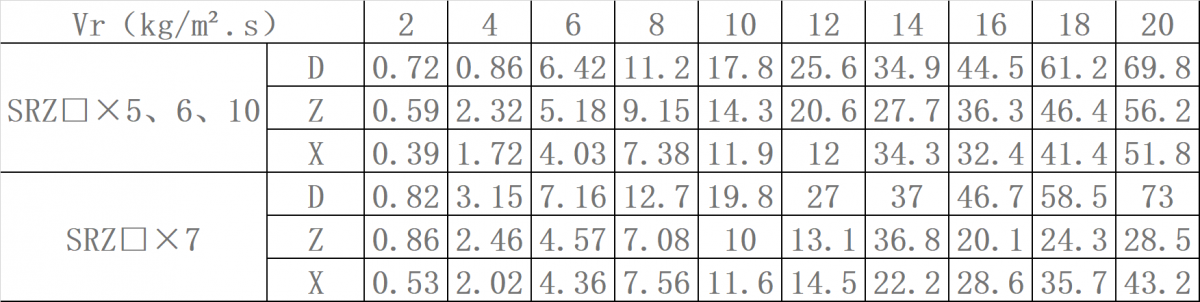

表2．SRZ型散热器在不同空气重量流速下的空气通过阻力H(毫米水柱)

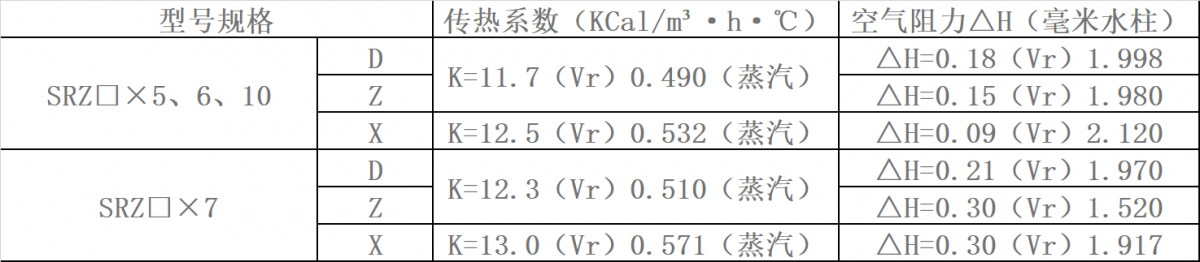

表3．SRZ型散热器在不同空气重量流速Vr情况下部分性能实验公式

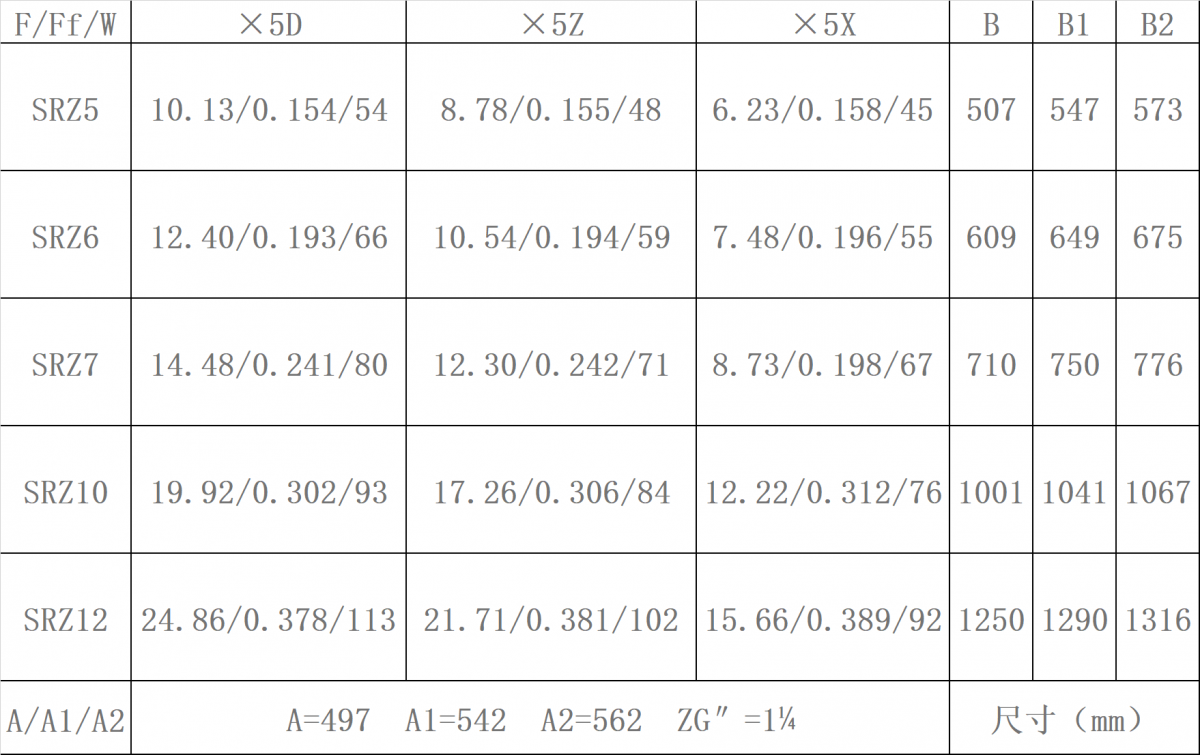

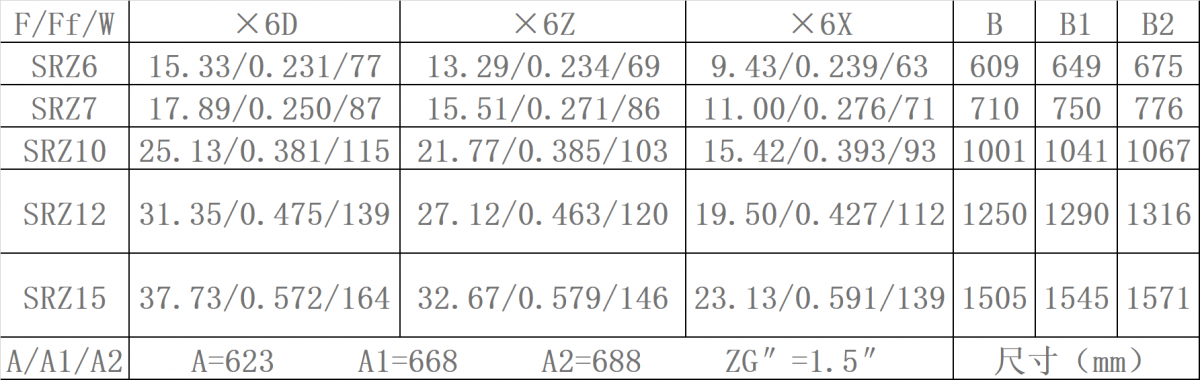

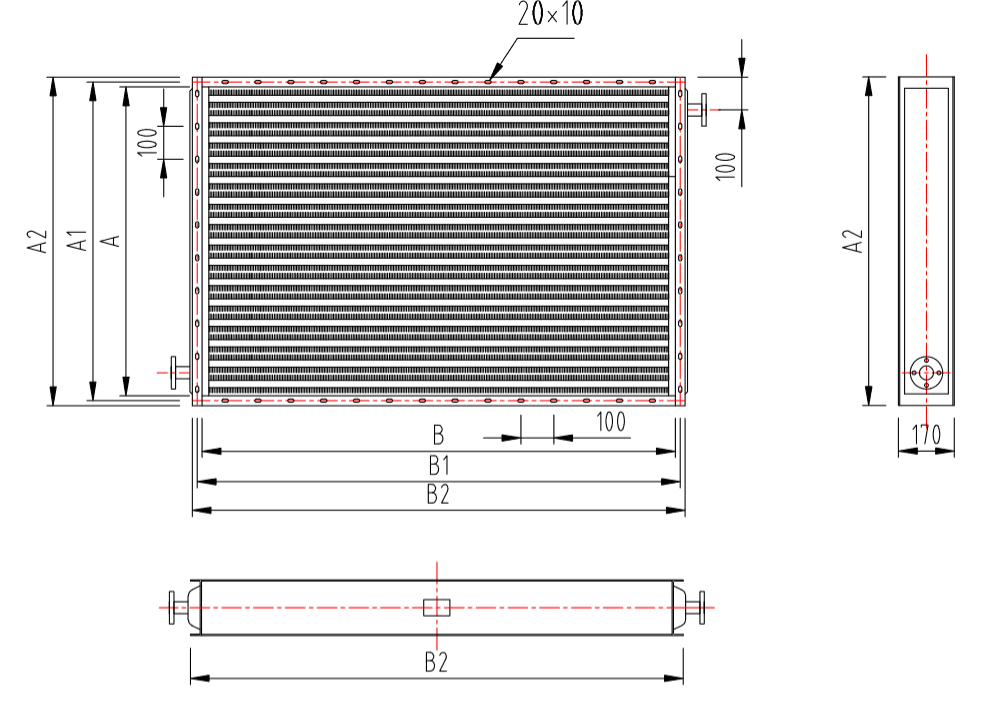

表4．SRZ型散热器散热面积F(m²)，通风净截面积Ff(m²)，参考重量W(Kg)，有关尺寸(mm)一览表

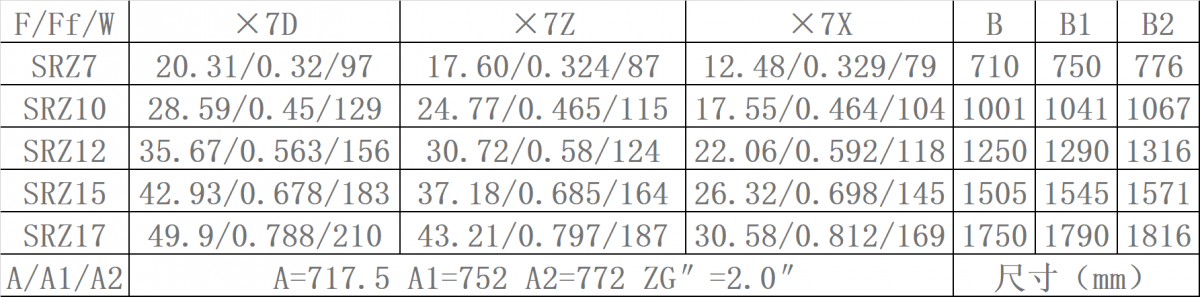

表5．SRZ型散热器散热面积F(m²)，通风净截面积Ff(m²)，参考重量W(Kg)，有关尺寸(mm)一览续表

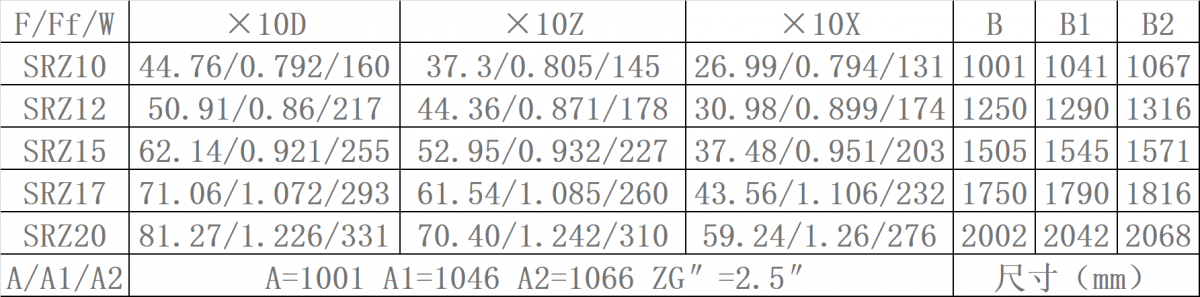

表6．SRZ型散热器散热面积F(m²)，通风净截面积Ff(m²)，参考重量W(Kg)，有关尺寸(mm)一览续表

表7．SRZ型散热器散热面积F(m²)，通风净截面积Ff(m²)，参考重量W(Kg)，有关尺寸(mm)一览续表
