ZW型自吸式无堵塞排污泵又称固液泵或杂质泵，是在反复研究国内外同类产品技术的基础上成功开发的一种结构新颖的产品，是集自吸泵和无堵塞排污泵功能于一体，采用轴向回流外混式，水力设计独特，叶轮是缩在单独的叶轮室内，连接叶轮室的是压水室，当叶轮旋转时，泵内液体产生强烈的轴向涡流作用，使进口造成真空，出口产生扬程。因而杂质可以从压水室排出，所以它的流道是完全畅通的，其排污效果是其它自吸式排污泵无可比拟的。通过泵体、叶轮流道的独特设计，即可像一般自吸式清水离心泵那样不需要安装底阀和灌引水，又可吸排含有大颗粒固本和长纤维杂质液体。

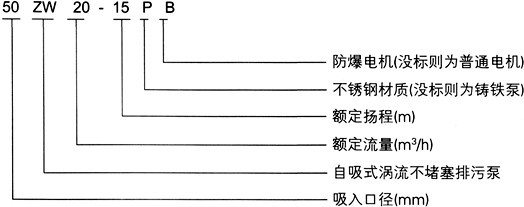

ZW型自吸式无堵塞排污泵型号意义：



ZW型自吸式无堵塞排污泵工作条件：



 1、环境温度≤50℃，相对湿度<95%，介质温度运≤80℃，特殊要求可达200℃。

 2、介质PH值铸铁材质6-9，不锈钢为2-13。

 3、自吸式排污泵介质重度不超过1240kg/m3。

 5、自吸高度不能超过规定值4.5-5.5米，吸入管长度为≤10米为宜。

 5、通过能力悬浮颗粒直径为泵口径的60%，纤维长度为泵口径的5倍。



ZW型自吸式无堵塞排污泵工作原理：



      ZW型自吸式无堵塞排污泵,主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。

      ZW型自吸式无堵塞排污泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向加流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵起动时，有关当局内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。

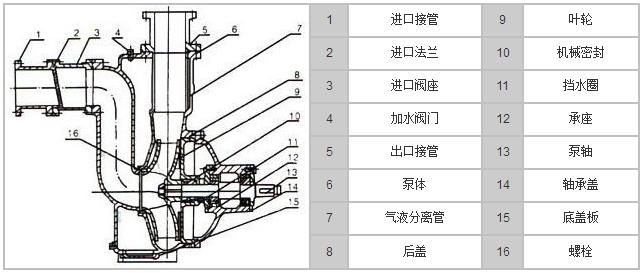

ZW型自吸式无堵塞排污泵结构图：

 ZW型自吸式无堵塞排污泵的使用：



    1、使用前，应检查泵的旋转方向是否正确，转动是否灵活。

    2、拧开泵体上方的加液螺塞，加满储液，然后旋紧螺塞。以后开机不需再加注储液。不应在泵储液不足的情况下启动运转，否则泵不能正常工作，且易损坏机械密封。

    3、开机时，应先开启出口流量控制阀，以便于自吸过程中的气体排出。起动后，再调节好出口流量控制阀的开度，使压力表读数指到规定区域(各种泵型压力控制范围表)，避免泵在规定区域的下限范围内工作，以防因轴功率过大而引起电动机过载烧坏或因流量过大而使泵产生汽蚀，影响泵正常运转，使泵强烈振动和发出噪声。

    4、运转过程中，应经常检查泵和电动机的温升情况，如发现噪声和其他不正常声音时，应停机检查，排除故障后方可再运行。

    5、停机时，应先要关闭出口流量控制阀，然后再停机，以免因虹吸作用导致泵体内储液量的不足。

    6、定期进行加油、维护，如长期停止使用应将泵拆卸清洗上油，妥善保存。



 ZW型自吸式无堵塞排污泵使用注意事项：



  1.吸入管路越短越好，最长不超过10M。 　　

  2.此泵若用于抽吸较稠较粘的浆液后，需清洗泵腔，防止泵内留下沉淀物。 　　

  3.自吸泵第一次使用，仍需将泵腔灌满水。 　　

  4.常规运行3000小时后，需对水泵进行拆检保养，必要时更换不宜再用的易损件。

  5.此泵可定做直联式，同心度高，稳定性增强，亦更为经济，不过维修稍嫌麻烦。

  6.环境温度≤45℃，介质温度≤60℃。

  7.介质PH值铸铁泵为6～9，不锈钢自吸泵为1～14。

  8.通过颗粒最大直径为自吸泵口径的60%，纤维长度为口径的5倍。

  9.介质中杂质总重量不超过介质总重量的15%，介质比重不超过1240千克/立方米。
