ZDC630-5-15矿用对称道岔，矿用对称道岔，ZDC630-5-15对称道岔参数

道岔是一种使机车车辆从一股道道转入另一股道的线路连接设备，通常在车站站、编组站站大量铺设。有了道岔，可以充分发挥线路的通过能力。即使是单线铁路，铺设道岔，修筑一段大于列车长度的叉线，就可以对开列车。

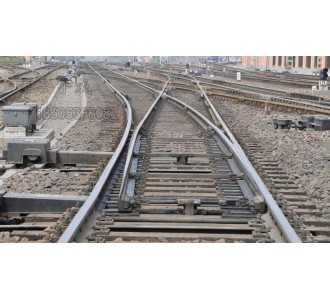

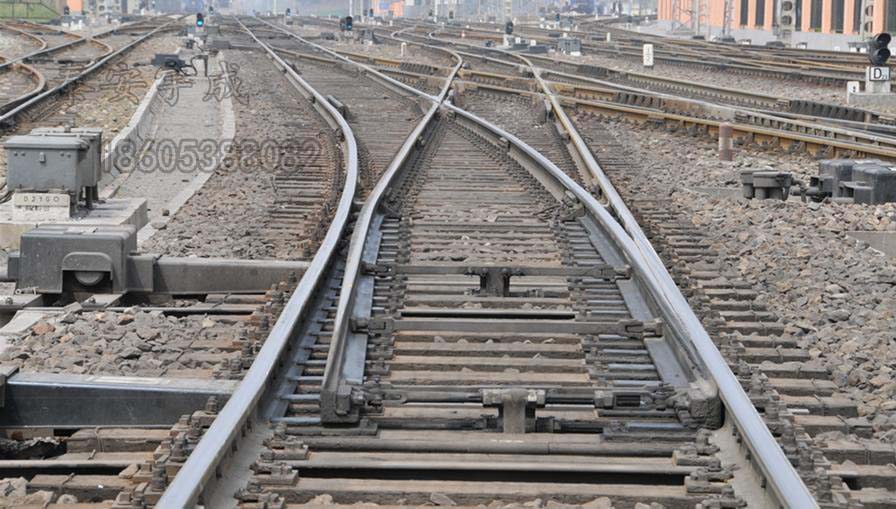

使列车由一组轨道转到另一组轨道上去的装置。 每一组道岔由转辙器(Railroad switch)、岔心、两根护轨和岔枕组成，由长柄以杠杆原理拨动两根活动轨道，使车辆轮缘依开通方向驶入预定进路。

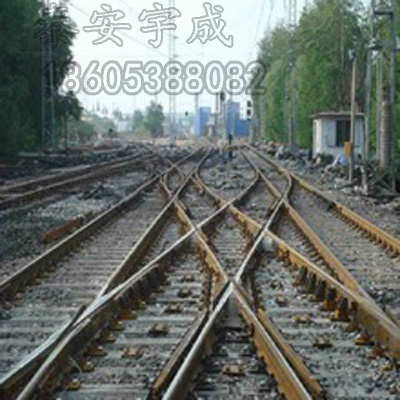

对称道岔类型：煤炭工业部窄轨铁路计有600、762、和900mm三种轨距；15、22、30、38、和43、KG/m五种轨型；其中有单开道岔、对称道岔、渡线道岔和少量的交叉渡线道岔、对称组合道岔、菱形交叉道岔、四轨套线七种类型。各种道岔按照不同类型分别有2#、3#、4#、5#、6#、7#、8 #、10#、八种辙叉号数、又按不同的辙叉号数配备了4、6、9、12、15、20、25、30、40、50、70m十一种曲线半径道岔标准设。

型号组成及说明

（1）型号第一个字母Z代表窄轨铁路道岔类型代号；

（2）型号第二个和第三个字母、DK,DC,DX,JD,DZ,JC,TX分别代表单开、对称、渡线、交叉渡线、对称组合、菱形交叉、四轨套线道岔的型式代号。

（3）主要参数中第一段数字的6、7、9、分别代表道岔轨距，6=600，7=700，9=900mm,主要参数第一段数字的15，22，30，38，43，分别代表道岔轨型，kg/m。

故障及处理方法：

1.了解道岔故障情况

首先询问车站值班员故障现象，然后在控制台上操纵道岔试验。

2.登记道岔停用设备

3.判断是道岔室内还是室外的原因

①如果是单动道岔，在操动时控制台的电流表有指示，说明动作道岔的电已送至到道岔。如果这时道岔不能操到规定位置，是室外原因。在操动道岔时，如果控制台的电流表没有指示，首先到机械室的室外分线盘测量该道岔有没有电压，如果有电压说明动作道岔的电已送出，是室外故障。

②如果是双动道岔，在操动时控制台的电流表动一下就不动了，说明动作道岔的电已送到了一动道岔，故障出在一动道岔以后，是室外故障。

③如果道岔定、反位都能操动，就是没有表示。用万用表交流250v档，在分线盘测量X1(或X2）与X3间有无交流110V左右电压，如果有电压，*是室外故障，否*是室内故障。
