KLAI-101弹性体改性沥青防水卷材，作为国家标准制定者，采用SBS改性中石化优质沥青做浸涂层，用玻纤布、聚酯长纤布等做胎体，使用全自动设备生产的一种性能优异的防水材料；具有耐热、耐寒、耐腐蚀、抗老化、热塑性好、抗拉力大、延伸率高、抗撕裂性强等优点；本产品通过CTC质量认证，中国防水知名产品20强，曾经获得国家免检产品。

用 途

适用于工业、民用建筑如屋面、地下室、墙体、卫生间、水池、水渠、地铁、洞库、公路、桥梁和机场跑道等防水防护工程，并适用于金属容器、管道防腐保护，是一种用途广泛、性能优异的防水材料，既可单层应用，也可复层，既可热熔施工，亦可冷粘。

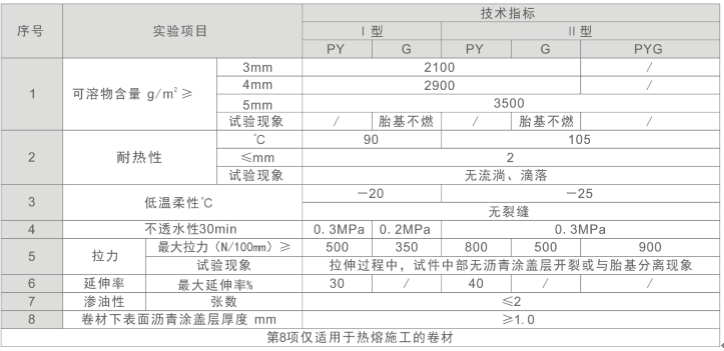

技术指标GB 18242

施工方法

★施工

施工用机具：热熔专用铺贴机或喷枪、液化气罐、金属抹子、裁刀。

★施工方法

一、设计与施工依据

A)GB 50207《屋面工程质量验收规范》

B)YJG 21-96《新型防水卷材防水技术规程》

二、施工粘接方法

A)热熔法：将卷材按划线展开比齐，先从一头卷2-3m，用液化气喷枪强火移动烘烤粘接面，待表面发黑发亮出现熔融层，迅速用脚推卷粘接，并用压棍压实，边部挤出少量熔融物，定位后，再卷起另一方，如前述方法粘接。

B)冷粘法：采用粘接剂或玛蹄酯进行卷材与基面或卷材与卷材的粘接。

注意事项

一、防水基面的质量

1、防水基面（找平层）必须坚硬、平整、干燥、清洁，不应有反砂，清除尖利物。

2、防水基面如有缺陷，应在做防水前修补好，必须涂刷基层处理剂。

3、防水基面不应有冰、雪或积水。

二、施工质量

1、全粘接防止出现褶皱或空鼓；半粘接注意未粘接处要过下火，使卷材紧贴基面；空铺注意四周粘接，并加压载物。

2、热熔粘接，用火要适度，以卷材上表面不变黑为准，切忌慢火烘烤。

3、冬期施工选择卷材低温柔度比施工时气温低10℃产品，并将卷材贮存于0℃以上地方，使用之前搬入现场，搬运中防止扔摔。

贮存与运输

1、贮存与运输时，不同类型、规格的产品应分别堆放，不应混杂。避免日晒雨淋，注意通风。储存温度不应高于50℃，立放贮存，高度不超过两层。

2、当用轮船或火车运输时卷材必须立放，堆放高度不超过两层。防止倾斜或横压，必要时加盖毡布。

3、在正常贮存、运输条件下，贮存期自生产日期起为一年。
