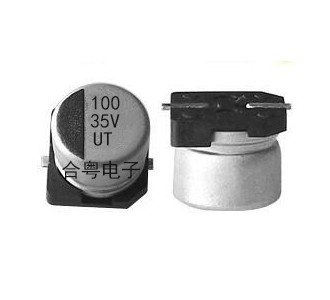

品牌 : 合粤 型号 : UT
介质材料 : 铝电解 应用范围 : 滤波
外形 : 圆柱形 功率特性 : 中功率
频率特性 : 中频 调节方式 : 固定
引线类型 : 径向引出线 允许偏差 : ±20
耐压值 : 10 等效串联电阻(ESR : 0.1
损耗 : 0.1 额定电压 : 10
绝缘电阻 : 0.1 温度系数 : 105℃
东莞市合粤电子有限公司是一家专业从事制造和销售铝电解电容器集团公司，公司于2010年建立东莞生产基地正式投产。
公司核心产品有：贴片铝电解电容器、导针型铝电解电容器、SMD铝电解电容器、引线型铝电解电容器、高分子固体电解电容器。其产品广泛用于：汽车电子、安防领域、家用电器、工业电子、网络设备、消费类电子行业。
目前公司占地面积40000㎡，建筑面积35000㎡，拥有铝电解电容器生产线90条，配套仪器，设备200于套，拥有员工120余人，其中工程技术、品质管理40余人，年生产全系列铝电解电容器8亿只。
公司自创立以来，高品质的自主品牌得到广大客户的信赖与支持，公司拥有一批专业技术和管理人员，可跟进客户的要求制造铝电解电容器各系列产品，包括低漏电、极低阻抗、双极性。超长寿命等特殊要求产品，公司在发展过程中积累了丰富的管理经验，奉行诚实、守信、负责的工作态度，追求卓越品质、持续经营的管理理念。
关于贴片铝电解电容
贴片铝电解电容是铝电解电容的一种，目前的铝电解电容分为2种，一种是插件电解电容，一种是贴片铝电解电容。其主要区别在于安装方式和尺寸。传统的插件电解电容体积大，需要人工去安装，这样导致产品体积大，生产效率低。而贴片电解电容体积小，可以用贴片机安装。生产效率高，人工成本低，产品更加小型化。其在产品中主要用于电源滤波、信号滤波、信号耦合、补偿、充放电、储能、谐振、滤波、隔直流等各种电路中。
贴片铝电解电容系列全面,但内阻最低只有7毫欧
贴片铝电解电容运用:
主要用在电脑主板和显卡上,目前技嘉主板全用固态电容
2. 普通电解:
贴片电解
三和的有150度高温电容,比HYEUE好,但没有HYEUE全面
贴片电解目前主要用在薄型DVD,投影机(包括车载TV)及工业计算机,液晶电视等
插件电解电容:
主要用在开关电源,音响,电视机,DVD,电脑等,但三和与HYEUE在这都没有什么优势,特别是小体积,因为目前国内电容厂竞争相当激烈,除非高端市场与出口产品能用到,一般不采用高端的电容
3. 在整个行业中,更多的是固态电容与普通贴片电容综合运用.车载TV,高端液晶电视,车载DVD,显卡,电脑主板上用SMD电容.DVB上大概用普通贴片电解电容8-10个;显卡上用10-20个;车载TV上可以用到80-100个;液晶电视里可以用到100-200个(但是品牌的才会用到,一般的不用).
4. 电解电容一般用在电源输出端与负载电源输入端.
分别阐述:
1. NS系列:
主要特点:低阻抗/高纹波电流/长寿命/非套管/插件
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:4V-25V 10UF-1200UF 6.3*7-10*12.5 10-63毫欧(具体可根据客户需要参考目录书)
此款与三和的FB系列类似,三和容值可达到3300UF,高度可到6MM,但三和的内阻比富士通的大.
2. LS系列:
主要特点:低阻抗/高稳定性/长寿命/非套管/插件
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:4V-25V 22UF-820UF 体积均为10*10.5 内阻12-35毫欧(具体可根据客户需要参考目录书)
此款与NS不同点:高度都为10.5MM,直径为10MM,容值稍低,可作为NS的补充.
3. R7系列:
主要特点:超低阻抗/高纹波电流/长寿命/非套管/插件
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:2.5V-16V 68UF-1500UF 8*11.5-10*12.5 内阻都为7毫欧(具体可根据客户需要参考目录书)
此款的主要特点就是内阻超低,使用寿命可以会更长.
4.R5系列:
主要特点:特超低阻抗/高纹波电流/长寿命/非套管/插件
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:2.5V-6.3V 390UF-1500UF 8*11.5-10*12.5 内阻都为5毫欧(具体可根据客户需要参考目录书)
此款的主要特点就是内阻超低,使用寿命可以会更长.适合需要高容值,小电压的产品.
5.NU系列:
主要特点:超低阻抗/高纹波电流/长寿命/大容值/非套管/插件
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:2.5V-16V 100UF-2700UF 8*11.5-10*12.5 内阻都为7-25毫欧(具体可根据客户需要参考目录书)
此款的容值增加到2700UF
6. L8系列:
主要特点:低阻抗/高纹波电流/长寿命/非套管/插件
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:2.5V-6.3V 470UF-1000UF 8*8 内阻都为6-8毫欧(具体可根据客户需要参考目录书)
此款可做R5的补充.
7. PS系列:
主要特点:低阻抗/高纹波电流/长寿命/非套管/贴片(加底座)
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:2.5V-16V 39UF-1500UF 6.3*5.7-10*12.4 内阻都为12-40毫欧(具体可根据客户需要参考目录书)
此款比插件的固态电容成本要高
8. FS系列:
主要特点:低阻抗/高纹波电流/长寿命/非套管/贴片(加底座)
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:2.5V-10V 10UF-180UF 5*5.7 内阻都为21-220毫欧(具体可根据客户需要参考目录书)
此款适合电压低,体积小,容值不大的需求
9. SS/SA/SB系列:
主要特点:低阻抗/高纹波电流/长寿命/非套管/贴片(加底座)
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:2.5V-6.3V 220UF-560UF 6.3*5.7 内阻为14-25毫欧(具体可根据客户需要参考目录书)
此款适合电压低,体积小,容值不大的需求(一般体积越小,内阻不容易控制小)
10. HS/HA系列:
主要特点:低阻抗/高纹波电流/长寿命/非套管/贴片(加底座)
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:2.5V-6.3V 330UF-1500UF 8*6.7-8*11.7 内阻为8-18毫欧(具体可根据客户需要参考目录书)
此款适合要求直径是8MM大的
二:韩国三和固态电容
1. FA系列:
主要特点:低阻抗/高纹波电流/长寿命/非套管/贴片(加底座)
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板的机站位置与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:2.5V-25V 3.3UF-1500UF 4*5.4-10*12.6 内阻都为12-260毫欧(具体可根据客户需要参考目录书)
此款与富士通固态电容相比,内阻稍高,但体积较小.
FH与FT系列的内阻比FA的要低,但规格书上没有明确出来是多少内阻,特别是FT是FA在电压上的一个补充,就是日系的固态电容中,也只有25V,它达到35V.
现在在行业中,日产的固态电容基本成型,像SANYO/富士通/NICHCON都有固态电容,韩国与台湾出名的电容公司也基本都有固态,但质量方面都还有待改进与提高.目前没有大面积用的原因:主要是因为固态电容的成本太高,可由于现在的工业进步,有很多需要固态电容来解决,比如:普通铝电解有爆裂漏浆的现象,用固态电容就不会出现这样情况,随着市场不断进步,已经有很多在尝试用固态电容替代铝电解(目前是高端产品才用).
固态电容目前使用没有什么量.
普通铝电解电容(主要SMD系列)
主要分普通品(85度与105度,130度与150度等)
1. SC系列:85度,2000HRS ,大容值(容值0.1UF-2200UF),大体积(体积为3*5.3-12.5*13.5),高电压(可达到450V),具有高压优势.
2. RC系列:-55-105度 ,1000HRS,电压最大50V,其特点是在低压有优势
3. CB系列:105度,优势是:寿命可达5000HRS与高度5-6MM,最大电压50V,容值100UF,适合要求长寿命,高度有要求的产品,如DVB,LCD液晶屏等
4. JC系列:105度,2000HRS,主要是与SC系列产品设计105度的产品.
5. ZC系列:105度,1000HRS,电压最大35V,容值100UF,满足小容值小电压的需求
6. CK系列:105度,2000HRS,其特点是低阻抗,高CV,在同样的寿命中,它比一般品的寿命会高到3-5倍.最大电压50V,可达到1500UF的容值.
7. CD系列:基本与CK系列一样,没有高CV.
8. CM系列:超低阻抗,长寿命.105度,5000HRS,适合与长寿命/高温的产品使用,如车载TV长时间密封工作的条件.
9. CA系列:长寿命5000HRS,高CV,是CK系列的补充
10. CF系列:130度,3000HRS,特别适合车载TV等,要求耐高温,长时间工作,最大电压可大50V
11. CW系列:与CF系列一起运用于车载TV,温度达到150度,但寿命只有1000HRS,在150度的温度下,寿命较短.
12. NC系列:温度85度,2000HRS,适合温度要求不高的车载产品,但有体积高度要求的产品.最高5.3MM
13. CN系列:只是与NC系列不同在温度上,105度
根据产品介绍与市场需求,三和电容特别适合那种封闭式,长时间工作的产品,如:车载TV,投影机等.(LELON的与三和产品类似)
这种贴片铝电解电容目前竞争相当大,有丰宾,风华高科等等,但就我目前接触的电容中,LELON在价格上具有一定的优势,能比高端的质量,又能竞争低端的价格.三和的价格情况不明白,市场上的贴片电容不是太多.
DVB,车载DVD,车载TV, LCD液晶屏,家庭影院等都会用到.LCD液晶屏用得最多,目前冠杰LCD液晶屏量最大,TCL,创维,康佳都有用到LELON的贴片电解,但长虹没有用LELON的贴片电解电容.
贴片铝电解电容运用:
主要用在电脑主板和显卡上,目前技嘉主板全用固态电容
2. 普通电解:
贴片电解
三和的有150度高温电容,比HYEUE好,但没有HYEUE全面
贴片电解目前主要用在薄型DVD,投影机(包括车载TV)及工业计算机,液晶电视等
插件电解电容:
主要用在开关电源,音响,电视机,DVD,电脑等,但三和与HYEUE在这都没有什么优势,特别是小体积,因为目前国内电容厂竞争相当激烈,除非高端市场与出口产品能用到,一般不采用高端的电容
3. 在整个行业中,更多的是固态电容与普通贴片电容综合运用.车载TV,高端液晶电视,车载DVD,显卡,电脑主板上用SMD电容.DVB上大概用普通贴片电解电容8-10个;显卡上用10-20个;车载TV上可以用到80-100个;液晶电视里可以用到100-200个(但是品牌的才会用到,一般的不用).
4. 电解电容一般用在电源输出端与负载电源输入端.
分别阐述:
1. NS系列:
主要特点:低阻抗/高纹波电流/长寿命/非套管/插件
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:4V-25V 10UF-1200UF 6.3*7-10*12.5 10-63毫欧(具体可根据客户需要参考目录书)
此款与三和的FB系列类似,三和容值可达到3300UF,高度可到6MM,但三和的内阻比富士通的大.
2. LS系列:
主要特点:低阻抗/高稳定性/长寿命/非套管/插件
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:4V-25V 22UF-820UF 体积均为10*10.5 内阻12-35毫欧(具体可根据客户需要参考目录书)
此款与NS不同点:高度都为10.5MM,直径为10MM,容值稍低,可作为NS的补充.
3. R7系列:
主要特点:超低阻抗/高纹波电流/长寿命/非套管/插件
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:2.5V-16V 68UF-1500UF 8*11.5-10*12.5 内阻都为7毫欧(具体可根据客户需要参考目录书)
此款的主要特点就是内阻超低,使用寿命可以会更长.
4.R5系列:
主要特点:特超低阻抗/高纹波电流/长寿命/非套管/插件
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:2.5V-6.3V 390UF-1500UF 8*11.5-10*12.5 内阻都为5毫欧(具体可根据客户需要参考目录书)
此款的主要特点就是内阻超低,使用寿命可以会更长.适合需要高容值,小电压的产品.
5.NU系列:
主要特点:超低阻抗/高纹波电流/长寿命/大容值/非套管/插件
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:2.5V-16V 100UF-2700UF 8*11.5-10*12.5 内阻都为7-25毫欧(具体可根据客户需要参考目录书)
此款的容值增加到2700UF
6. L8系列:
主要特点:低阻抗/高纹波电流/长寿命/非套管/插件
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:2.5V-6.3V 470UF-1000UF 8*8 内阻都为6-8毫欧(具体可根据客户需要参考目录书)
此款可做R5的补充.
7. PS系列:
主要特点:低阻抗/高纹波电流/长寿命/非套管/贴片(加底座)
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:2.5V-16V 39UF-1500UF 6.3*5.7-10*12.4 内阻都为12-40毫欧(具体可根据客户需要参考目录书)
此款比插件的固态电容成本要高
8. FS系列:
主要特点:低阻抗/高纹波电流/长寿命/非套管/贴片(加底座)
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:2.5V-10V 10UF-180UF 5*5.7 内阻都为21-220毫欧(具体可根据客户需要参考目录书)
此款适合电压低,体积小,容值不大的需求
9. SS/SA/SB系列:
主要特点:低阻抗/高纹波电流/长寿命/非套管/贴片(加底座)
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:2.5V-6.3V 220UF-560UF 6.3*5.7 内阻为14-25毫欧(具体可根据客户需要参考目录书)
此款适合电压低,体积小,容值不大的需求(一般体积越小,内阻不容易控制小)
10. HS/HA系列:
主要特点:低阻抗/高纹波电流/长寿命/非套管/贴片(加底座)
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:2.5V-6.3V 330UF-1500UF 8*6.7-8*11.7 内阻为8-18毫欧(具体可根据客户需要参考目录书)
此款适合要求直径是8MM大的
二:韩国三和固态电容
1. FA系列:
主要特点:低阻抗/高纹波电流/长寿命/非套管/贴片(加底座)
适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板的机站位置与部分显卡).
温度: 105度
标准寿命:2000HRS
具体电压/容值/体积/内阻:2.5V-25V 3.3UF-1500UF 4*5.4-10*12.6 内阻都为12-260毫欧(具体可根据客户需要参考目录书)
此款与富士通固态电容相比,内阻稍高,但体积较小.
FH与FT系列的内阻比FA的要低,但规格书上没有明确出来是多少内阻,特别是FT是FA在电压上的一个补充,就是日系的固态电容中,也只有25V,它达到35V.
现在在行业中,日产的固态电容基本成型,像SANYO/富士通/NICHCON都有固态电容,韩国与台湾出名的电容公司也基本都有固态,但质量方面都还有待改进与提高.目前没有大面积用的原因:主要是因为固态电容的成本太高,可由于现在的工业进步,有很多需要固态电容来解决,比如:普通铝电解有爆裂漏浆的现象,用固态电容就不会出现这样情况,随着市场不断进步,已经有很多在尝试用固态电容替代铝电解(目前是高端产品才用).
固态电容目前使用没有什么量.
普通铝电解电容(主要SMD系列)
主要分普通品(85度与105度,130度与150度等)
1. SC系列:85度,2000HRS ,大容值(容值0.1UF-2200UF),大体积(体积为3*5.3-12.5*13.5),高电压(可达到450V),具有高压优势.
2. RC系列:-55-105度 ,1000HRS,电压最大50V,其特点是在低压有优势
3. CB系列:105度,优势是:寿命可达5000HRS与高度5-6MM,最大电压50V,容值100UF,适合要求长寿命,高度有要求的产品,如DVB,LCD液晶屏等
4. JC系列:105度,2000HRS,主要是与SC系列产品设计105度的产品.
5. ZC系列:105度,1000HRS,电压最大35V,容值100UF,满足小容值小电压的需求
6. CK系列:105度,2000HRS,其特点是低阻抗,高CV,在同样的寿命中,它比一般品的寿命会高到3-5倍.最大电压50V,可达到1500UF的容值.
7. CD系列:基本与CK系列一样,没有高CV.
8. CM系列:超低阻抗,长寿命.105度,5000HRS,适合与长寿命/高温的产品使用,如车载TV长时间密封工作的条件.
9. CA系列:长寿命5000HRS,高CV,是CK系列的补充
10. CF系列:130度,3000HRS,特别适合车载TV等,要求耐高温,长时间工作,最大电压可大50V
11. CW系列:与CF系列一起运用于车载TV,温度达到150度,但寿命只有1000HRS,在150度的温度下,寿命较短.
12. NC系列:温度85度,2000HRS,适合温度要求不高的车载产品,但有体积高度要求的产品.最高5.3MM
13. CN系列:只是与NC系列不同在温度上,105度
根据产品介绍与市场需求,三和电容特别适合那种封闭式,长时间工作的产品,如:车载TV,投影机等.(LELON的与三和产品类似)
这种贴片铝电解电容目前竞争相当大,有丰宾,风华高科等等,但就我目前接触的电容中,LELON在价格上具有一定的优势,能比高端的质量,又能竞争低端的价格.三和的价格情况不明白,市场上的贴片电容不是太多.
DVB,车载DVD,车载TV, LCD液晶屏,家庭影院等都会用到.LCD液晶屏用得最多,目前冠杰LCD液晶屏量最大,TCL,创维,康佳都有用到LELON的贴片电解,但长虹没有用LELON的贴片电解电容.
