一、结构特征
二、概述
2.1基本功能和依据标准：ST2241接地电阻.土壤电阻率测试仪是现场测量接地电阻、土壤电阻率、接地电压、交流电压的接地系统勘察、验收综合测试仪器。符合国标GB/T 17949.1-2000《接地系统的土壤电阻率、接地阻抗和地面电位测量导则1部分：常规测量》。

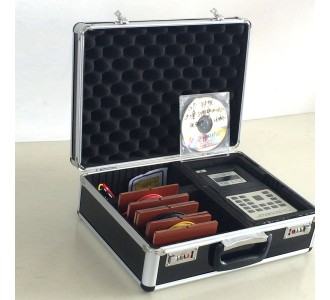

2.2 仪器成套组成：ST2241接地电阻.土壤电阻率测试仪，由主机、电脑监控软件、土壤分层分析软件、测试线、辅助接地棒、通讯线等组成。
2.3优势特征：
1) 测试仪设计，符合国标和行业规范，国内领先，符合国标GB/T 17949.1-2000《接地系统的土壤电阻率、接地阻抗和地面电位测量导则1部分：常规测量》
2) 带智能化电脑软件，可以保存、查询、统计分析数据和打印报告。
3）USB通讯接口，通用性好、方便快捷。优于RS232或485方式，这些端口一般电脑都难配了！
4）可脱电脑单机操作,小型化、手动/自动一体化。操作简便、性能稳定，所有参数设定、功能转换全部采用数码键盘输入。避免传统机械开关式性能不稳、寿命有限等缺陷。
7）可拓展功能：测试仪除了当土壤电阻率测试仪用，电阻率测试仪也可以增配四探针测试台、探头拓展为交流四探针测试仪。
2.4适用范围：其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。
三、技术参数
3.1．基准条件和工作条件
|
影响量 |
基准条件 |
工作条件 |
备注 |
|
辅助接地电阻值 |
＜100Ω |
＜100kΩ |
rC、rP |
|
测R时电极间距 |
a＞5d |
a＞5d |
---- |
|
测ρ时电极间距 |
a＞20h |
a＞20h |
---- |
|
环境温度 |
23℃±1℃ |
-10℃～40℃ |
---- |
|
环境湿渡 |
40%～60% |
＜80% |
---- |
3.2．一般规格参数
|
功 能 |
二三四线测量接地电阻、土壤电阻率； 接地电压、交流电压测量 |
|
电 源 |
DC 8.4V (2节充电锂电池) |
|
量 程 |
接地电阻：0.00Ω～100.0kΩ |
|
土壤电阻率：0.00Ωm～1kΩm（再乘以系数2πa） |
|
|
测量方式 |
精密4线、3线法测量、简易2线测量接地电阻 |
|
短路测试电流 |
AC ±20mA max |
|
开路测试电压 |
AC ±20V max |
|
测试电压波形 |
方波（1KHz） |
|
电极间距范围 |
可设定1m～10m |
|
标准测试线 |
4条： 20m长2条，10m长2条 |
|
简易测试线 |
2条：黄色1.0m，绿色1.0m各1条 |
|
辅助接地棒 |
4根：φ10mm×150mm |
|
线路电压 |
AC 600V以下测量 |
|
USB接口 |
具有USB接口，软件实时监控，存储数据可以上传电脑，保存打印 ，土壤分层分析等功能 |
|
通 讯 线 |
USB线1条，长1.5m |
|
辅助接地测试 |
具有辅助接地电阻值测试功能，但要满足 R+rC< 50kΩ，R+rP< 50kΩ R是测量的接地电阻 |
|
工作温湿度 |
-10℃～40℃； |
|
存放温湿度 |
-20℃～60℃； |
3.3．基准条件下基本误差及性能指标
|
测量功能 |
测量范围 |
精度 |
分辨力 |
|
接地电阻 (R) |
0.200Ω～2.000Ω |
±5%rdg±5dgt |
0.001Ω |
|
02.00Ω～20.00Ω |
±2%rdg±3dgt |
0.01Ω |
|
|
020.0Ω～200.0Ω |
±2%rdg±3dgt |
0.1Ω |
|
|
0200Ω～2000Ω |
±2%rdg±3dgt |
1Ω |
|
|
02.00kΩ～20.00kΩ |
±5%rdg±5dgt |
10Ω |
|
|
土壤电阻率 (ρ) |
根据R的测量范围而定 (ρ=2πa(R÷100) a:1 m～100m；π=3.14) (ρmin= 1.256Ωm ,ρmax= 125.6KΩm ) |
||
|
接地电压 |
AC 0.0～600V |
±2%rdg±3dgt |
0.1V |
注：1. rC或rP较大时的附加误差≤±3%rdg±5dgt。
(rC max＜50kΩ；rP max＜50kΩ)
3.4.外形尺寸：
仪器主机：长×宽×总高=250mm×130mm×50mm
旅行箱：长×宽×总高=400mm×300 mm×150mm
重 量=10Kg
3.5.充电器电源：
功耗：< 10W
输入:220V±10% 50Hz
查看《ST2241接地电阻、电阻率测试仪技术使用说明书》
