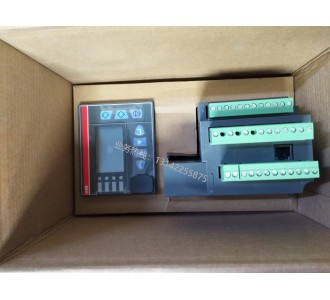

M101 / M102 马达管理中心 产品概述 M101 / M102 马达管理中心是基于微处理器技术开发研制的电动机智能管理系 统。通过 M101 / M102 电动机控制装置 MCU，以及先进的现场总线通讯技术， M101 / M102 马达管理中心为低压电动机提供了一整套专业化的集控制、保护与 监测于一体的智能化管理方案，是过程控制系统电动机智能化管理的理想选择。
控制产品 - 马达管理中心
• M101 / M102
1、产品新功能 相比之前的软件版本和硬件版本：
主要特点
■ 仅一个规格的内置CT，0.24～63A，取代原有的6个规格
■ 除24VDC工作电源外，增加支持110VAC和240VAC工作电源
■ 提供256条带时间戳的SOE
■ 除电源和通信接口不同外，各类产品的特点和功能统一 尺寸
■ MCU的尺寸和安装方式保持不变。MD21/MD31比原来的 MD2/3面板大（3mm），但开孔尺寸不变 控制功能
■ 增加带接触器的馈电回路和带接触器的馈电回路（控制按钮 盒）两种控制类型
■ 区分双绕组双速电机和单绕组双速电机的控制方式
■ 修改带软起动器的直接起动和正反转起动的控制逻辑
■ 修改M10x-M的控制权限，使之与M10x-P一致 数字量输入和输出
■ 所有DI均可以进行功能配置和触点类型选择
■ 修改“紧急停车”，“限位开关1”，“限位开关2”，“外部脱 扣”的输入功能定义
■ 开关量输出增加输出状态配置等功能 保护
■ 增加起动时间保护，防止电机起动过程的堵转
■ 可选择TOL在起动时间内开启或关闭
■ 增加PTC短路保护 通信 增加支持的两个 MODBUS 通信速率 : 38400 bps 和 57600 bps 监测
■ 监测更多的运行数据，如电流相不平衡，PTC电阻值，TOL 脱扣时间，TOL复位时间，起动次数和DI状态
■ 线电压的测量，替代现有的相电压测量 维护 提供更多的维护数据，如脱扣次数，带时间戳的事件记录等 操作面板 MDx
■ MDx防护等级提高至IP54
■ 可以选择LED的颜色和功能
■ 可以选择MD21的显示信息
■ 支持简体中文和英文
■ 可以通过MD21直接进行参数设计
■ 参数设置口改为mini USB参数
M102-M with MD21 24VDC
M102-M with MD31 24VDC
M102-P with MD21 24VDC
M102-P with MD31 24VDC
M102-M with MD21 110VAC
M102-M with MD21 240VAC
M102-M with MD31 110VAC
M102-M with MD31 240VAC
M102-P with MD21 110VAC
M102-P with MD21 240VAC
M102-P with MD31 110VAC
M102-P with MD31 240VAC
M102-P 2.5-5.0 with MD2
M102-P 12.5-30.0 with MD2
M102-P 12.5-30.0A w/ MD2 24VDC
M102-P 30.0-63.0A w/ MD2 24VDC
M101-M with MD21 24VDC
M101-M with MD31 24VDC
M101-P with MD21 24VDC
M101-P with MD31 24VDC
M101-M with MD21 110VAC
M101-M with MD21 240VAC
M101-M with MD31 110VAC
M101-M with MD31 240VAC
M101-P with MD21 110VAC
M101-P with MD21 240VAC
M101-P with MD31 110VAC
M101-P with MD31 240VAC
M101-P 1.0-2.5 with MD2
M101-P 5.0-12.5 with MD2
M101-P 12.5-30.0 with MD2
M101-P 30.0-63.0 with MD2
M101-M 24VDC without MD & 1.2M cable
M101-P 24VDC without MD & 1.2M cable
电动机控制单元
MCU(MOTOR ConTRON UNIT)
M101-M 0.5-1.0 WITH MD2)
M101-M 1.0-2.5 WITH MD2)
M101-M 2.5-5.0 WITH MD2)
M101-M 5.0-12.5 WITH MD2)
M101-M 12.5-30.0 WITH MD2)
M101-M 30.0-63.0 WITH MD2)
M101-P 0.5-1.0 WITH MD2)
M101-P 1.0-2.5 WITH MD2)
M101-P 2.5-5.0 WITH MD2)
M101-P 5.0-12.5 WITH MD2)
M101-P 12.5-30.0 WITH MD2)
M101-P 30.0-63.0 WITH MD2)
M102-M 0.5-1.0 WITH MD2)
M102-M 1.0-2.5 WITH MD2)
M102-M 2.5-5.0 WITH MD2)
M102-M 5.0-12.5 WITH MD2)
M102-M 12.5-30.0 WITH MD2)
M102-M 30.0-63.0 WITH MD2)
M102-P 0.5-1.0 WITH MD2)
M102-P 1.0-2.5 WITH MD2)
M102-P 2.5-5.0 WITH MD2)
M102-P 5.0-12.5 WITH MD2)
M102-P 12.5-30.0 WITH MD2)
M102-P 30.0-63.0 WITH MD2)
M101-M 0.5-1.0 WITH MD3)
M101-M 1.0-2.5 WITH MD3)
M101-M 2.5-5.0 WITH MD3)
M101-M 5.0-12.5 WITH MD3)
M101-M 12.5-30.0 WITH MD3)
M101-M 30.0-63.0 WITH MD2)
M101-P 0.5-1.0 WITH MD3)
M101-P 1.0-2.5 WITH MD3)
M101-P 2.5-5.0 WITH MD3)
M101-P 5.0-12.5 WITH MD3)
M101-P 12.5-30.0 WITH MD3)
M101-P 30.0-63.0 WITH MD3)
M102-M 0.5-1.0 WITH MD3)
M102-M 1.0-2.5 WITH MD3)
M102-M 2.5-5.0 WITH MD3)
M102-M 5.0-12.5 WITH MD3)
M102-M 12.5-30.0 WITH MD3)
M102-M 30.0-63.0 WITH MD3)
M102-P 0.5-1.0 WITH MD3)
M102-P 1.0-2.5 WITH MD3)
M102-P 2.5-5.0 WITH MD3)
M102-P 5.0-12.5 WITH MD3)
M102-P 12.5-30.0 WITH MD3)
M102-P 30.0-63.0 WITH MD3)
