操作手册

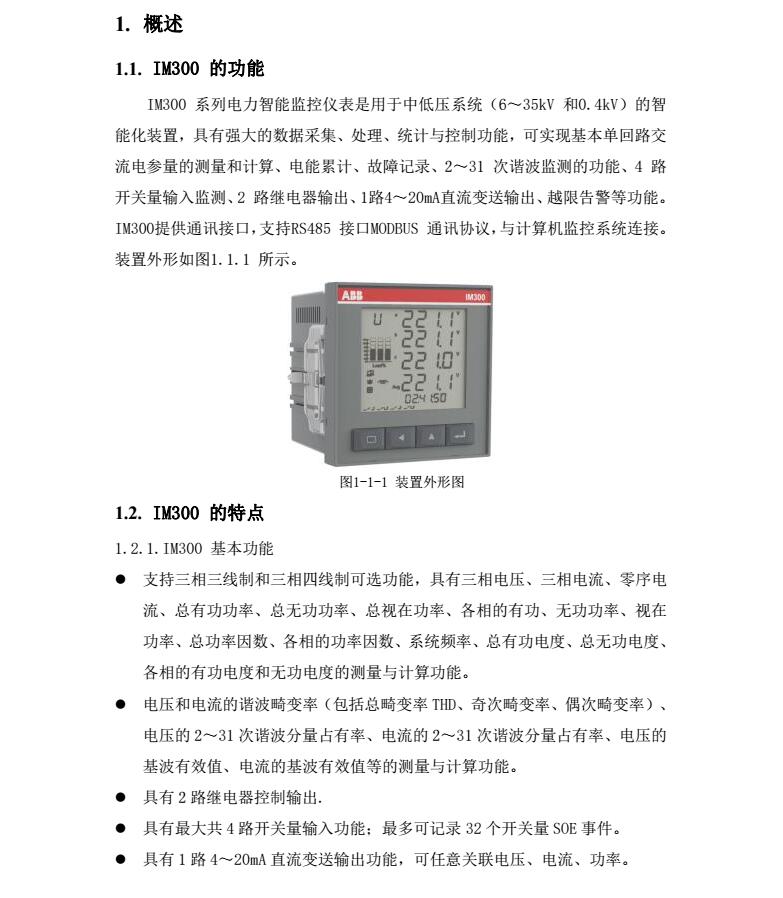

1. 概述

1.1. IM300 的功能

IM300 系列电力智能监控仪表是用于中低压系统（6～35kV 和0.4kV）的智

能化装置，具有强大的数据采集、处理、统计与控制功能，可实现基本单回路交

流电参量的测量和计算、电能累计、故障记录、2～31 次谐波监测的功能、4 路

开关量输入监测、2 路继电器输出、1路4～20mA直流变送输出、越限告警等功能。

IM300提供通讯接口，支持RS485 接口MODBUS 通讯协议，与计算机监控系统连接。

装置外形如图1.1.1 所示。

1.2. IM300 的特点

1.2.1.IM300 基本功能

l 支持三相三线制和三相四线制可选功能，具有三相电压、三相电流、零序电

流、总有功功率、总无功功率、总视在功率、各相的有功、无功功率、视在

功率、总功率因数、各相的功率因数、系统频率、总有功电度、总无功电度、

各相的有功电度和无功电度的测量与计算功能。

l 电压和电流的谐波畸变率（包括总畸变率 THD、奇次畸变率、偶次畸变率）、

电压的 2～31 次谐波分量占有率、电流的 2～31 次谐波分量占有率、电压的

基波有效值、电流的基波有效值等的测量与计算功能。

l 具有 2 路继电器控制输出.

l 具有最大共 4 路开关量输入功能；最多可记录 32 个开关量 SOE 事件。

l 具有 1 路 4～20mA 直流变送输出功能，可任意关联电压、电流、功率。

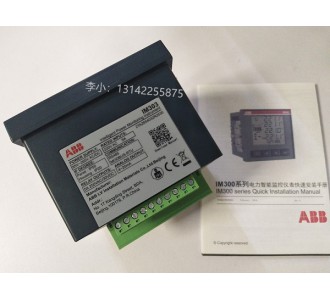

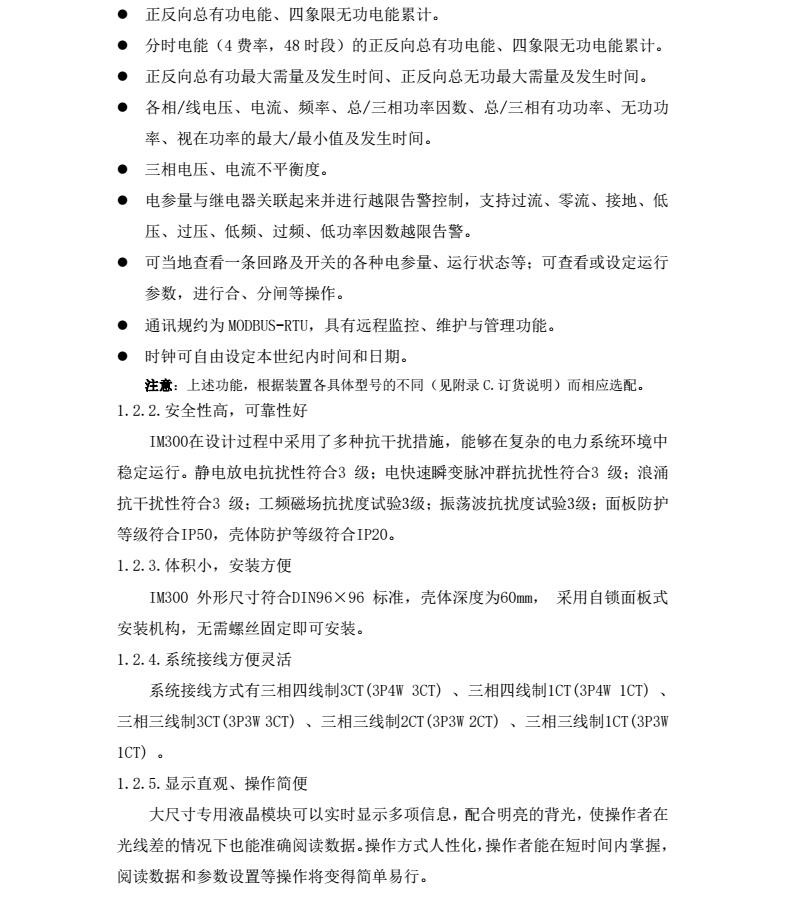

正反向总有功电能、四象限无功电能累计。

l 分时电能（4 费率，48 时段）的正反向总有功电能、四象限无功电能累计。

l 正反向总有功最大需量及发生时间、正反向总无功最大需量及发生时间。

l 各相/线电压、电流、频率、总/三相功率因数、总/三相有功功率、无功功

率、视在功率的最大/最小值及发生时间。

l 三相电压、电流不平衡度。

l 电参量与继电器关联起来并进行越限告警控制，支持过流、零流、接地、低

压、过压、低频、过频、低功率因数越限告警。

l 可当地查看一条回路及开关的各种电参量、运行状态等；可查看或设定运行

参数，进行合、分闸等操作。

l 通讯规约为 MODBUS-RTU，具有远程监控、维护与管理功能。

l 时钟可自由设定本世纪内时间和日期。

注意：上述功能，根据装置各具体型号的不同（见附录 C.订货说明）而相应选配。

1.2.2.安全性高，可靠性好

IM300在设计过程中采用了多种抗干扰措施，能够在复杂的电力系统环境中

稳定运行。静电放电抗扰性符合3 级；电快速瞬变脉冲群抗扰性符合3 级；浪涌

抗干扰性符合3 级；工频磁场抗扰度试验3级；振荡波抗扰度试验3级；面板防护

等级符合IP50，壳体防护等级符合IP20。

1.2.3.体积小，安装方便

IM300 外形尺寸符合DIN96×96 标准，壳体深度为60mm， 采用自锁面板式

安装机构，无需螺丝固定即可安装。

1.2.4.系统接线方便灵活

系统接线方式有三相四线制3CT(3P4W 3CT) 、三相四线制1CT(3P4W 1CT) 、

三相三线制3CT(3P3W 3CT) 、三相三线制2CT(3P3W 2CT) 、三相三线制1CT(3P3W

1CT) 。

1.2.5.显示直观、操作简便

大尺寸专用液晶模块可以实时显示多项信息，配合明亮的背光，使操作者在

光线差的情况下也能准确阅读数据。操作方式人性化，操作者能在短时间内掌握，

阅读数据和参数设置等操作将变得简单易行。

1.2.6.IM300 的应用领域

中、低压变配电自动化 工业自动化

智能型开关柜 楼宇自动化

负控系统 能源管理系统
