操作手册

1. 概述

1.1. BM300 功能

BM300三相电力智能监控仪表是用于中低压系统（6～35kV和0.4kV）的智能化装置，具有

强大的数据采集、处理功能，可实现基本单回路交流电参量的测量和计算、电能累计功能。

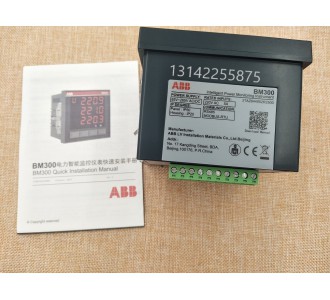

BM300提供通讯接口，支持RS485接口MODBUS通讯协议，与计算机监控系统连接。装置外形如

图1.1.1 所示。

1.2. BM300 的特点

1.2.1. BM300 具有强大的数据采集和处理功能

l 支持三相三线制和三相四线制可选功能，具有三相电压、三相电流、总有功功率、总

无功功率、各相的有功及无功功率、功率因数、各相的功率因数、系统频率、总有功

电度、总无功电度、各相的有功电度和无功电度的测量与计算功能。

l 可当地查看一条回路的各种电参量、运行状态等；可查看或设定运行参数。

1.2.2. 安全性高，可靠性好

BM300 在设计过程中采用了多种抗干扰措施，能够在电力系统环境中稳定运行。静电

放电抗扰符合 3 级；电快速瞬变脉冲群抗扰性符合 3 级；浪涌抗扰符合 3 级；面板防护

等级符合 IP50，壳体防护等级符合 IP20。

1.2.3. 体积小，安装方便

BM300 外形尺寸符合 DIN96×96 标准，壳体深度为 60mm，采用自锁面板式安装机构，

无需螺丝固定即可安装。小巧的外形和简洁的安装方式使 BM300 的拆装非常方便。

1.2.4. 系统接线方便灵活

系统接线方式有三相四线制 3CT(3P4W/3PT+3CT)、三相四线制 1CT(3P4W/3PT+1CT)、三

相三线制 3CT(3P3W/3PT+3CT) 、三相三线制 2CT(3P3W/3PT+2CT)、三相三线制

1CT(3P3W/3PT+1CT)。

1.2.5. 显示直观、操作简便

高亮度 LED 显示可以实时显示多项信息，操作方式人性化，操作者可在短时间内掌握，

阅读数据和参数设置等操作简单易行。

1.2.6. BM300 的应用领域

中、低压变配电自动化、智能型开关柜、负控系统、工业自动化、楼宇自动化、能源

管理系统。

2. 安装接线与配置

本章详述 BM300 的安装方法、接线和配置，在安装前请仔细阅读
