产品介绍

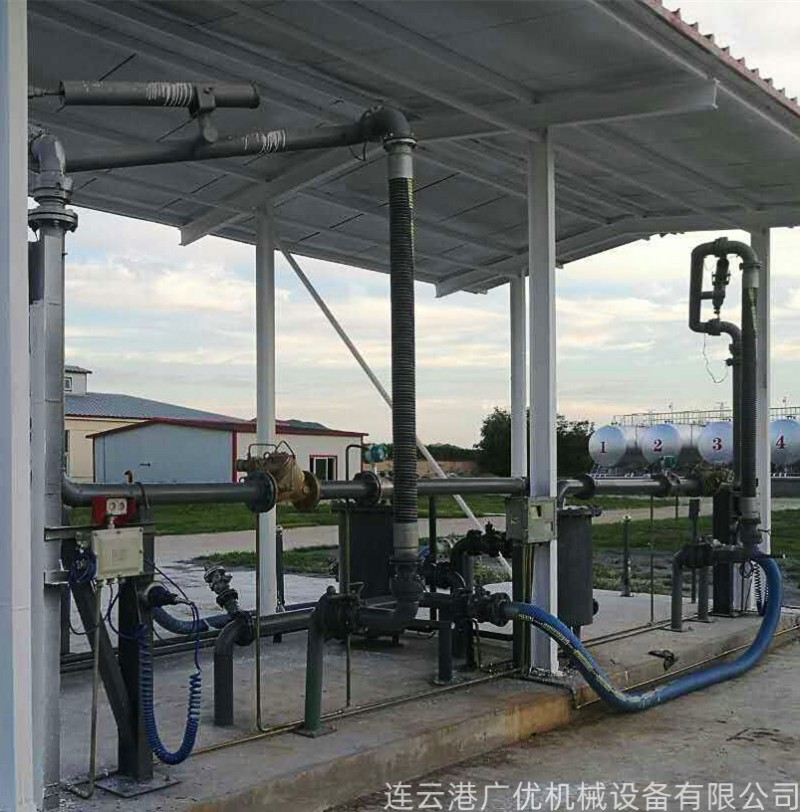

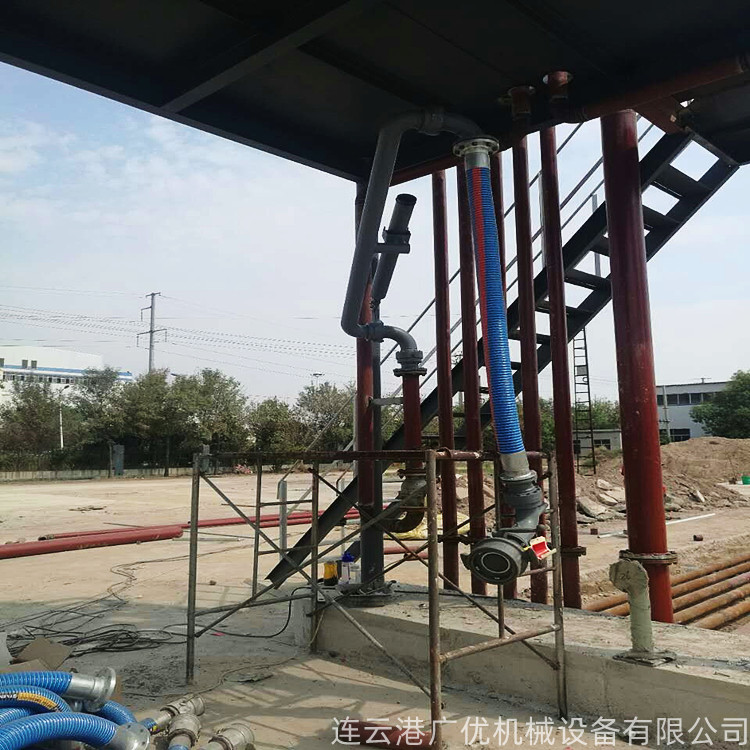

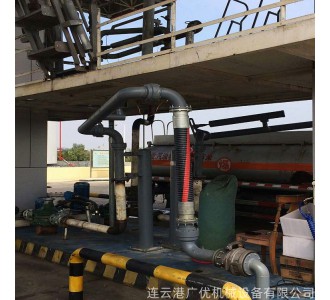

下装鹤管也叫底部鹤管，主要用于橇装台与公路、铁路槽车之间的液体介质输送，适用于目前国际上先进的油库自动化底部发油系统，它能实现快速对接，增加安全性，提高装车效率；同时在油气类介质装卸时使用，能大大减少断开时液体的跑损，适用于多仓同时装车。鹤管前端利用快速接头或者干式阀与罐车对接，使现场工作人员操作设备程序简单，避免在操作顶部装车鹤管时需要上栈桥和罐车进行高空作业。

　　下装鹤管参数：

　　适用介质：汽油、柴油等

　　装车形式：底部密闭装车

　　公称尺寸：DN100（液相），DN100（气相）

汽车下装鹤管部件：

　　1.接口法兰：DN100，PN1.6MPa

　　2.回转器接头（旋转接头）：由转动件及密封件等组成，主要用于连接液体装卸臂的不同组件作相对旋转的并能承受荷载的部件

　　3.内臂：用于连接输送管道，并与外臂连接的部件

　　4.外臂：可在水平面和垂直面的范围内转动，主要用于装卸臂同槽车调整对接工作位置的部件

　　5.平衡器：用于平衡外臂转动力矩的部件，由弹簧缸筒、内部拉杆、弹簧、弹簧缸挂耳等组成，平衡器里面的弹簧为压缩弹簧。

　　6.垂管：采用复合软管用于槽罐车使用，柔软轻便，适合频繁弯曲移动使用，应用于输送燃料油类液体气体，汽油、柴油、煤油、原油等碳氢化合物产品

　　7.干式分离阀母端：采用API干式阀接在装卸车鹤管的末端，在非工作状态时，此干式阀关闭状态，保证鹤管内部的介质不会泄漏出来

　　8.停靠装置：固定API快速接头

　　9.导静电装置：可有效的消除静电积蓄
