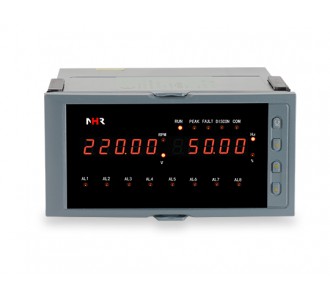

NHR-3800系列电厂专用转速表
■概述：
NHR-3800系列电厂专用转速表适用于测量发电机组转速，仪表双屏显示转速、电压、频率、百分比转速，有峰值记忆显示、断线报警、故障（蠕动）报警、8路继电器跟随百分比转速输出、模拟量变送输出、RS232/485通讯接口等功能。支持标准MODBUS RTU通讯协议，可组网实现数据的集中管理。
■产品特点
●双屏五位LED数码显示。
●可直接显示转速、电压、频率、百分比转速值。
●有断线报警、故障（蠕动）报警功能，可同时选择8路继电器报警跟随百分比转速输出功能。
●具有模拟量变送输出功能。
●支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
■技术参数
|
输入 |
|
|
输入信号 |
PT：0.5－250VAC |
|
|
M：适用NPN，PNP型电压脉冲，4－20mA2线制脉冲，TTL脉冲等 |
|
测量频率 |
PT信号：0.3～150Hz，标准脉冲信号0.3～10KHz |
|
测控周期 |
0.2秒 |
|
显示范围 |
0～9999.9；基本误差：小于0.05％FS |
|
输出 |
|
|
输出信号 |
4-20mA，0-10mA，0-20mA，1-5V，0-5V，0-10V |
|
输出负载 |
电流型≤480Ω，电压型≥250KΩ |
|
报警输出 |
继电器，容量：AC220V/2A，DC24V/2A |
|
通讯输出 |
MODBUS-RTU协议，RS485传输距离≤1000米；RS232传输距离≤10米；信号传输率≤9.6kbps |
|
馈电输出 |
24VDC、12VDC可选，负载能力小于100mA |
|
电源 |
|
|
电源 |
AC/DC100-240V 50/60Hz |
|
功耗 |
≤10W |
|
其它参数 |
|
|
工作温度 |
0～50℃(无凝露、无结冰) |
|
相对湿度 |
25%～85%RH |
|
保存温度 |
-10～60℃(无凝露、无结冰) |
■仪表选型
|
①规格尺寸 |
③输出类型 |
||
|
代码 |
宽*高*深 |
代码 |
输出类型(负载电阻RL) |
|
A |
160*80*130mm |
X |
无输出 |
|
②输入类型 |
|||
|
代码 |
测量类型 |
||
|
PT |
0.5V－250VAC |
||
|
④馈电输出 |
⑤供电电源 |
||
|
代码 |
馈电输出 |
代码 |
供电范围 |
|
X |
无输出 |
A |
AC/DC100～240V |
■备注：
1、仪表标配故障报警，断线报警以及8路继电器报警输出。
2、选型时必须完整，没有选到的功能项不能省略，必须用“X”补上。
型号举例：NHR-3800A-MPT-0/X-A。
