NHR-3200交流电压表，交流电流表，单相电压表，单相电流表

产品品牌：	虹润
最小起订：	1 台
产品价格：	1.00元/台
供货总量：	1000 台
发货期限：	自买家付款之日起 3 天内发货
浏览次数：	112

产品详细说明
详细参数

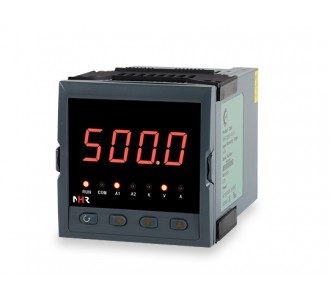

NHR-3200系列交流电压/电流表

■概述

NHR-3200系列交流电压/电流表为新一代可编程智能仪表，它采用大规模集成电路，应用数字采样技术，对单相电气线路中的电压、电流进行实时测量、显示和控制，并通过RS485接口或模拟量变送输出接口对被测量电量数据进行远传。产品取代了传统模拟指针式电表，具有较强的抗干扰能力、可靠性、稳定性以及较高的性价比等特点；产品操作简单，广泛应用于能源、机械、化工、轻工等行业。产品设计遵循电力仪表国标和行标GB/T22264-2008《安装式数字电测量仪表》、JB/T10736-2007《低压电动机保护器》、GB/T15576-2008《低压成套无功补偿装置》、GB/T22387-2008《剩余电流动作继电器》等标准

■产品特点

●五位LED数码显示。

●可直接采集交流电压、电流信号。

●具有模拟量输出和通讯输出功能可选。

●具有上下限报警报警功能，带LED报警指示灯。

●支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。

●具备多种外形尺寸及样式供用户选择。

■技术参数

输入
输入信号	交流电压:100V/250V/300V/400V/500V,500V以上由电压互感器转换为100V的电压输入
输入信号	交流电流：0.5A/1A/2A/3A/4A/5A，5A以上由电流互感器转换为5A的电流输入
输出
输出信号	4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载	电流型≤500Ω，电压型≥250KΩ
报警输出	继电器，容量：AC220V/2A，DC24V/2A
通讯	MODBUS-RTU协议，RS-485传输距离≤1000米，RS-232传输距离≤10米信号传输率≤9.6kbps
电源
电源	DC24V(±10%)，AC100-265V 50/60Hz
功耗	≤5W
其它参数
绝缘电阻	≥100MΩ（500VDC时）(输入/输出/电源之间)
绝缘强度	1500Vrms (1 min，无火花) (输入/输出/电源之间)
工作温度	0～50℃（无凝露、无结冰）
相对湿度	25%～85%RH
保存温度	-10～60℃（无凝露、无结冰）

■主要功能参数

测量参数	测量范围	测量误差	分辨力	过载
电压	0.0～500.0V/AC	±(0.4%读数+0.1%量程)	0.1V	持续120%；瞬时2倍/30S
电流	0.03～5A/AC	±(0.4%读数+0.1%量程)	0.001A	持续120%；瞬时2倍/30S

■仪表选型

NHR-3200□-□-□/□-□
① ② ③ ④ ⑤

①规格尺寸		③输出类型
代码	宽高深	代码	输出类型(负载电阻RL)
A C D	16080142mm（横式） 969697mm（方式） 964897mm（横式）	X 0 1 2 3 4 D1 D2 8	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) RS485通讯 RS232通讯特殊规格
②输入类型
代码	测量类型
I V	交流电流(0.03-5.00A) 交流电压(0.0-500.0V)
④报警输出		⑤供电电源
代码	报警路数	代码	电压范围
X 2	无输出 2限报警	A D	AC100～240V （50/60Hz） DC20～29V
