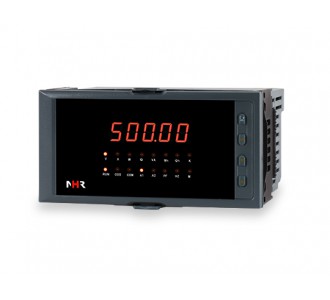

NNHR-3100系列单相电量表

■概述

NHR-3100系列单相电量表采用工业级元器件，所有与外界的连接都做了电气隔离，内置抗雷击保护电路和电源滤波器。专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。适用于成套智能配电柜、智能箱变的数据采集。

■产品特点
●五位LED数码显示。
●可直接采集交流电压、电流信号，可测量有功功率、无功功率、视在功率、功率因数、工频周波及有功电能、无功电能、总电能。
●具有模拟量输出、通讯输出和累积脉冲输出功能可选。
●具有上下限报警报警功能，带LED报警指示灯。
●支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
●具备多种外形尺寸及样式供用户选择。

■技术参数

输入
输入信号	交流电压:100V/250V/300V/400V/500V,500V以上由电压互感器转换为100V的电压输入
输入信号	交流电流：0.5A/1A/2A/3A/4A/5A，5A以上由电流互感器转换为5A的电流输入
输出
输出信号	4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载	电流型≤500Ω，电压型≥250KΩ
报警输出	继电器，容量：AC220V/2A，DC24V/2A
通讯	MODBUS-RTU协议，RS-485传输距离≤1000米，RS-232传输距离≤10米信号传输率≤9.6kbps
累积脉冲	输出为OC门集电极开路，电压VCC≤48V，电流Iz≤50mA
电源
电源	DC24V(±10%)，AC100-265V 50/60Hz
功耗	≤5W
其它参数
绝缘电阻	≥100MΩ（500VDC时）(输入/输出/电源之间)
绝缘强度	1500Vrms (1 min，无火花) (输入/输出/电源之间)
工作温度	0～50℃（无凝露、无结冰）
相对湿度	25%～85%RH
保存温度	-10～60℃（无凝露、无结冰）

■主要功能参数

测量参数	测量范围	测量误差	分辨力	过载
电压	0.0～500.0V AC	±(0.4%读数+0.1%量程)	0.1V	120%
电流	0.01～5A AC	±(0.4%读数+0.1%量程)	0.001A	120%
有功功率	UICOSΦ	PF=1.0； ±(0.4%读数+0.1%量程)	0.1W
有功电能	99999 MWh	PF=1.0； ±(0.4%读数+0.1%量程)	0.1Wh
无功功率	UISINΦ	PF=0.0； ±(0.8%读数+0.1%量程)	0.1Var
无功电能	99999 MVarh	PF=0.0； ±(0.8%读数+0.1%量程)	0.1Vrah
视在功率	U*I	±(0.4%读数+0.1%量程)	0.1VA
视在电能	99999 MVAh	±(0.4%读数+0.1%量程)	0.1VAh
功率因数	0.000～1.000	±0.02	0.001
工频周波	45～65 HZ	±0.05HZ	0.01HZ

■仪表选型

NHR-3100□-□-□/□/□/□-□
① ② ③ ④ ⑤ ⑥ ⑦

①规格尺寸		②输入类型
代码	宽高深	代码	测量类型
A C D R	16080142mm（横式） 969697mm（方式） 964897mm（横式） 8080115mm（方式）	I V W Ep E3P War Eq VA Es COS HZ Z	交流电流交流电压有功功率有功电能三相有功平衡功率无功功率无功电能视在功率视在电能功率因数工频周波综合电量集中显示（备注1）
③输出类型（备注2）
代码	输出类型(负载电阻RL)
X 0 1 2 3 4	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω)
④报警输出		⑤通讯输出
代码	报警路数	代码	通讯接口（通讯协议）
X 2	无输出 2路报警	X D1 D2	无通讯 RS485通讯（Modbus RTU协议） RS232通讯（Modbus RTU协议）
⑥累积脉冲输出（备注3）		⑦供电电源
代码	累积脉冲输出	代码	电压范围
X P0	无输出累积脉冲输出（适用于电能累积）	A D	AC100～240V，(50～60HZ) DC20～29V

■备注：

1、规格尺寸为A型仪表，模拟量输出、通讯输出和累积脉冲输出在同组接线端子上，只能选择其中一种功能。规格尺寸为C、D型仪表，模拟量输出和累积脉冲输出在同组接线端子上，只能选择其中一种功能。

2、综合电量表可显示如下内容：

交流电压	交流电流	有功功率表	无功功率	视在功率
有功电能	无功电能	视在电能	功率因数	工频周波

3、输出类型选择累积脉冲输出（按电压、电流倍率的1倍计算）时，请在订货时注明清楚测量类型和脉冲常数；

4、电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚；
5、选型号时必须完整，没有选到的功能项不能省略,必须用“X”补上，订货时请在选型后标注输入量程范围。

选型举例：NHR-3100C-Z-0/2/D1/X-A（0-5A/0-500V）
