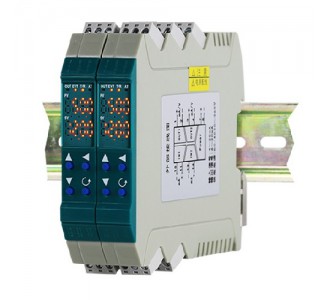

NHR-X33系列智能配电器
■概述：
NHR-X33系列智能配电器给二、三线制变送器提供隔离的电源电压，将变送器产生的直流电压、电流信号，经本隔离器转换成所需的输出信号至控制系统。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗**能力，保证系统的稳定性和可靠性。可带显示单元，通过轻触按键设置每个通道的参数及每个通道之间的切换。
■产品特点
●单通道、双通道。
●可测量3种直流电流信号，用户可根据需求任意设置输入类型。
●模拟量输出、RS485输出。
●输入/输出/电源磁隔离。
●24V配电输出
●传输精度(20℃)：0.1%FS。
●响应时间50ms达到终值的90%。
●宽电源（AC/DC20-260V）供电。
●全智能，数字化，可编程。
●插拔式端子，便于安装、维护。
●标准的35mmDIN导轨卡式安装。
●可编程高清显示单元，可实现PV(测量值)和SV(输出值)同屏显示，显示内容可根据菜单设置，多种组合，便于现场调试、维护及排除设备故障。
■技术参数
|
输入 |
|
|
输入信号 |
电流信号(带显示功能时，用户可根据需求任意设置输入类型) |
|
输入阻抗 |
电流阻抗≤50Ω |
|
配电电压/电流 |
19-25V/≤25mA |
|
输出 |
|
|
输出信号 |
4-20mA、0-10mA、0-20mA、1-5V、0-5V |
|
输出负载 |
4-20mA、0-10mA、0-20mA 负载电阻RL≤500Ω； 1-5V、0-5V负载电阻RL≥250KΩ |
|
RS485通讯 |
MODBUS-RTU协议，RS485传输距离≤1000米； 信号传输率≤19.2kbps |
|
电源 |
|
|
电源 |
DC/AC20-260V (50/60Hz) |
|
功耗 |
一进一出功耗：≤1W；一进二出、二进二出功耗：≤1.4W |
|
其它参数 |
|
|
绝缘电阻 |
≥100MΩ（500VDC时）(输入/输出/电源之间) |
|
绝缘强度 |
1500Vrms (1 min，无火花) (输入/输出/电源之间) |
|
工作温度 |
-10～50℃(无凝露、无结冰) |
|
相对湿度 |
25%～85%RH |
|
保存温度 |
-10～60℃(无凝露、无结冰) |
|
温度漂移 |
0.0075%FS/℃ |
|
安装方式 |
35mmDIN导轨安装 |
|
安装尺寸 |
17.5*111.4*121.2mm(宽*高*深) |
|
传输精度（20℃） |
0.1%FS |
|
响应时间 |
50ms达到终值的90% |
|
重量 |
约140克 |
|
电磁兼容性 |
符合GB/T18268工业设备应用要求（IEC61362-1） |
|
使用现场设备 |
二线制、三线制变送器，直流电压/电流源 |
■仪表选型
|
|
|
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|||||
|
X33系列智能配电器 NHR-X33 |
- |
□ |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
- |
□ |
|||||
|
位 |
规格 |
注释 |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| | | |
|||
|
7 |
<显示方式> |
|
|||||||||||||||
|
无显示 |
|||||||||||||||||
|
液晶显示 |
|||||||||||||||||
|
8/9 |
<输入> |
|
|
||||||||||||||
|
通道I/通道II (从列表中选择代码) |
|||||||||||||||||
|
代码 |
类型 |
||||||||||||||||
|
25 |
0-20mA |
||||||||||||||||
|
26 |
0-10mA |
||||||||||||||||
|
27 |
4-20mA |
||||||||||||||||
|
X |
通道II无输入时选择 |
||||||||||||||||
|
10/11 |
<输出> |
|
|
||||||||||||||
|
输出I/输出II(从列表中选择代码) |
|||||||||||||||||
|
代码 |
类型 |
代码 |
类型 |
||||||||||||||
|
X |
无输出 |
3 |
0-5V |
||||||||||||||
|
0 |
4-20mA |
4 |
0-20mA |
||||||||||||||
|
1 |
1-5V |
D1 |
RS485通讯（限于通道I）ModbusRTU协议 |
||||||||||||||
|
2 |
0-10mA |
||||||||||||||||
|
12 |
<电源> |
|
|||||||||||||||
|
DC/AC20-260V 50/60Hz |
|||||||||||||||||
■备注：
1、本产品均是通过显示单元进行参数的设置及查看，用户订货时请注意，如需设置或查看参数，请选择带显示单元的仪表。
2、当输出Ⅰ选择RS485通讯时，无输出Ⅱ功能。
型号举例：NHR-X33-Y-27/X-0/X-A
导轨式智能配电器，带液晶显示，第I路输入信号为4-20mA，第II路无输入信号，第I路输出信号为4-20mA，第II路无输出，供电电源为DC/AC20-260V。
