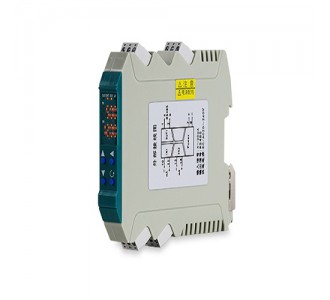

NHR-X32系列智能温度变送器
■概述：
NHR-X32将现场的热电阻或热电偶信号经过隔离放大处理，转换为与温度成线性的直流信号输出至控制系统，用作热电偶温度变送时，具有冷端温度自动补偿功能。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗**能力，保证系统的稳定性和可靠性。可带显示单元，通过轻触按键设置每个通道的参数及每个通道之间的切换。
■产品特点
●单通道、双通道。
●可测量17种热电偶/热电阻信号，用户可根据需求任意设置输入类型。
●模拟量、RS485输出。
●输入/输出/电源磁隔离。
●响应时间50ms达到终值的90%。
●宽电源（AC/DC20-260V）供电。
●全智能，数字化，可编程。
●插拔式端子，便于安装、维护。
●标准的35mmDIN导轨卡式安装。
■技术参数
|
输入 |
|
|
输入信号 |
热电阻、热电偶信号(用户可根据需求任意设置输入类型) |
|
输出 |
|
|
输出信号 |
4-20mA、0-10mA、0-20mA、1-5V、0-5V |
|
输出负载 |
4-20mA、0-10mA、0-20mA 负载电阻RL≤500Ω；1-5V、0-5V负载电阻RL≥250KΩ |
|
RS485通讯 |
MODBUS-RTU协议，RS485传输距离≤1000米；信号传输率≤19.2kbps |
|
电源 |
|
|
电源 |
DC/AC20-260V (50/60Hz) |
|
功耗 |
一进一出功耗：≤1W；一进二出、二进二出功耗：≤1.4W |
|
其它参数 |
|
|
绝缘电阻 |
≥100MΩ（500VDC时）(输入/输出/电源之间) |
|
绝缘强度 |
1500Vrms (1 min，无火花) (输入/输出/电源之间) |
|
工作温度 |
-10～50℃(无凝露、无结冰) |
|
相对湿度 |
25%～85%RH |
|
保存温度 |
-10～60℃(无凝露、无结冰) |
|
温度漂移 |
0.0075%FS/℃ |
|
安装方式 |
35mmDIN导轨安装 |
|
安装尺寸 |
17.5*111.4*121.2mm(宽*高*深) |
|
小分辨度 |
0.1℃ |
|
内部冷端补偿温度范围 |
-10～50℃ |
|
冷端补偿精度 |
±1℃ |
|
响应时间 |
50ms达到终值的90% |
|
重量 |
约140克 |
|
电磁兼容性 |
符合GB/T18268工业设备应用要求（IEC 61326-1） |
|
适用现场设备 |
热电阻、热电偶传感器 |
■仪表选型
|
7 |
8 |
9 |
10 |
11 |
12 |
||||||||||||
|
X32系列温度变送器 NHR-X32 |
- |
□ |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
- |
□ |
|||||
|
位 |
规格 |
注释 |
| |
| |
|
| |
| |
|
| |
| |
|||||||
|
7 |
<显示方式> |
|
|||||||||||||||
|
无显示 |
|||||||||||||||||
|
液晶显示 |
|||||||||||||||||
|
8/9 |
<输入> |
|
|
||||||||||||||
|
通道I/通道II (从列表中选择代码) |
|||||||||||||||||
|
代码 |
类型 |
||||||||||||||||
|
00 |
热电偶B（400～1800℃） |
||||||||||||||||
|
01 |
热电偶S（0～1600℃） |
||||||||||||||||
|
02 |
热电偶K（0～1300℃） |
||||||||||||||||
|
03 |
热电偶E（0～1000℃） |
||||||||||||||||
|
04 |
热电偶T（-200.0～400.0℃） |
||||||||||||||||
|
05 |
热电偶J（0～1200℃） |
||||||||||||||||
|
06 |
热电偶R（0～1600℃） |
||||||||||||||||
|
07 |
热电偶N（0～1300℃） |
||||||||||||||||
|
08 |
热电偶F2（700～2000℃）不可切换 |
||||||||||||||||
|
09 |
热电偶Wre3-25（0～2300℃） |
||||||||||||||||
|
10 |
热电偶Wre5-26（0～2300℃）不可切换 |
||||||||||||||||
|
11 |
热电阻Cu50（-50.0～150.0℃） |
||||||||||||||||
|
12 |
热电阻Cu53（-50.0～150.0℃）不可切换 |
||||||||||||||||
|
13 |
热电阻Cu100（-50.0～150.0℃） |
||||||||||||||||
|
14 |
热电阻Pt100（-200.0～650.0℃） |
||||||||||||||||
|
15 |
热电阻BA1（-200.0～600.0℃） |
||||||||||||||||
|
16 |
热电阻BA2（-200.0～600.0℃） |
||||||||||||||||
|
X |
通道II无输入时选择 |
||||||||||||||||
|
10/11 |
<输出> |
|
|
||||||||||||||
|
输出I/输出II (从列表中选择代码) |
|||||||||||||||||
|
代码 |
类型 |
代码 |
类型 |
||||||||||||||
|
X |
无输出 |
3 |
0-5V |
||||||||||||||
|
0 |
4-20mA |
4 |
0-20mA |
||||||||||||||
|
1 |
1-5V |
D1 |
RS-485通迅(限于输出I) (Modbus RTU) |
||||||||||||||
|
2 |
0-10mA |
||||||||||||||||
|
12 |
<电源> |
|
|||||||||||||||
|
DC/AC20-260V 50/60Hz |
|||||||||||||||||
■备注：
1、本产品均是通过显示单元进行参数的设置及查看，用户订货时请注意，如需设置或查看参数，请选择带
显示单元的仪表。
2、当输出Ⅰ选择RS485通讯时，无输出Ⅱ功能。
型号举例：NHR-X32-Y-02/02-D1/X-A（K/0-1300℃）
导轨式温度变送器，带液晶显示，双路输入热电偶（K/0-1300℃）,带RS485通讯功能，供电电源
DC/AC20-260V。
