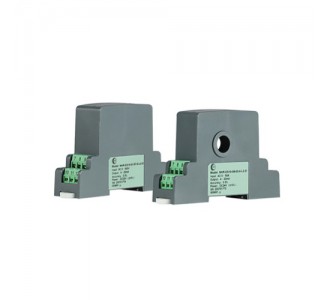

NHR-ES20系列直流电压/电流变送器
■概述
NHR-ES20系列直流电压/电流变送器具有高精度、高隔离、低漂移、低功耗、体积小、响应快、抗**能力强等特点。本产品采用标准DIN35mm导轨安装，端子接线，安装方便，适用于电力系统、邮电系统、铁路监测系统等的实时检测。
■技术参数
|
输入 |
|
|
输入信号 |
接线式：电流10A；电压100V/500V/1000V |
|
|
穿孔式：Φ4 （50A） |
|
|
Φ8（50A/100A/150A） |
|
|
Φ12（50A/100A/150A） |
|
|
Φ14（50A/100A/150A） |
|
频带宽度 |
20Hz-5KHz |
|
线性范围 |
0%-120%标称输入 |
|
精度等级 |
0.3级 |
|
输出 |
|
|
输出信号 |
4-20mA、1-5V、0-20mA、0-5V |
|
负载能力 |
电流型≤480Ω，电压型≥250KΩ |
|
响应时间 |
≤400mS |
|
温度漂移 |
200ppm |
|
电源 |
|
|
辅助电源 |
DC24V±10% |
|
功耗 |
≤1W |
|
其他参数 |
|
|
隔离耐压 |
1500Vrms（1min，无火花） |
|
共模抑制比 |
60dB（50Hz条件下） |
|
过载能力 |
穿孔输入，10倍标称输入，持续5秒 |
|
|
接线输入，2倍标称输入，持续5秒 |
|
工作温度 |
-10℃～70℃(无凝露、无结冰) |
|
相对湿度 |
25%～85%RH |
|
保存温度 |
-25℃～85℃(无凝露、无结冰) |
|
安装方式 |
35mmDIN导轨安装 |
■仪表选型
NHR-ES20 □-□-□-□-□-□ 直流电流/电压变送器
① ② ③ ④ ⑤ ⑥
|
①输入信号 |
②输入量程 |
|||
|
代码 |
信号类型 |
代码 |
类型（测量范围） |
|
|
01 15 |
接线式（0-10A，0-1000V） 穿孔式Φ8 （50-150A） 穿孔式Φ12 （50-150A） 穿孔式Φ15 （50-150A） |
01 03 04 05 06 07 08 56 |
0-5A 0-10A 0-50A 0-100A 0-150A 0-100V 0-1000V 用户定制 |
|
|
③变送输出 |
④接线方式 |
|||
|
代码 |
输出类型 |
代码 |
类型 |
|
|
0 1 3 4 |
4-20mA 0-5V 0-20mA |
L4 |
四线制三隔离
|
|
|
⑤电源 |
⑥备注 |
|||
|
代码 |
电压范围 |
无备注可省略 |
||
|
D |
DC24V（±10%） |
|||
■备注：
1、直流电压输入方式只能选择接线式。
2、直流电流10A以下输入只能选择接线式，大于10A输入只能选择穿孔式。
