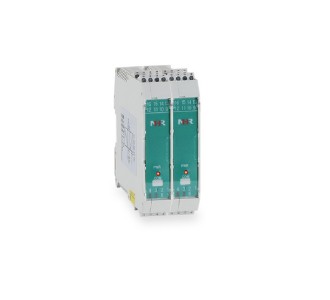

NHR-D4单相电量变送器，单相电压变送器，电箱电流变送器，功率变送器

产品品牌：	虹润
最小起订：	1 台
产品价格：	面议
供货总量：	1000 台
发货期限：	自买家付款之日起 3 天内发货
浏览次数：	92

产品详细说明
详细参数

NHR-D4系列智能电量变送器

■概述

NHR-D4系列智能电量变送器采用全隔离技术，可直接采集交流电压、电流信号，可测量工频、电压、电流以及相位差和单相、三相平衡功率；采用专用的集成芯片，抗干扰能力强，稳定性好；通过编程器可在线修改显示量程，变送输出范围；具备RS485接口通迅功能，采用标准MODBUS RTU协议与上位机连接可构成数据采集系统及控制系统。

■产品特点

●单通道、双通道

●交流电压、电流输入

●模拟量输出

●输入/输出/电源三隔离

●传输精度±0.2%

●模块化设计，体积小，功耗低

●各端子可带电插拔，便于安装、维护

●标准的35mmDIN导轨卡式安装

■技术参数

输入
输入信号	交流电压:100V/250V/300V/400V/500V,500V以上由电压互感器转换为100V的电压输入
	交流电流：1A/2A/3A/4A/5A，5A以上由电流互感器转换为5A的电流输入
输出
输出信号	4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载	电流型≤500Ω，电压型≥250KΩ
通讯	MODBUS-RTU协议，RS-485传输距离≤1000米，RS-232传输距离≤10米信号传输率≤9.6kbps
电源
电源	DC24V(±10%)，AC100-265V 50/60Hz
功耗	≤2W
其它参数
绝缘电阻	≥100MΩ（500VDC时）(输入/输出/电源之间)
绝缘强度	1500Vrms (1 min，无火花) (输入/输出/电源之间)
工作温度	0～50℃（无凝露、无结冰）
相对湿度	25%～85%RH
保存温度	-10～60℃（无凝露、无结冰）
安装方式	35mmDIN导轨安装
安装尺寸	22.5110115mm(宽高深)
传输精度	0.3%FS±1字
响应时间	≤1S
重量	约150克
电磁兼容性	符合GB/T18268工业设备应用要求（IEC 61326-1）

■仪表选型

					6	7		8		9
D4系列智能电量变送器 NHR-D4				-	□	□	-	□	-	□
位	规格		注释		\| ↓ X	\| \| \| \| \| \| \| \| \| \| \| \| \| ↓ □		\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| ↓ □		\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| ↓ A D
6	<显示方式>
	无显示
7	<输入>(从列表中选择代码)
	代码	类型
	I	交流电流
	V	交流电压
	COS	功率因素
	HZ	工频周波
	W0	无功功率
	W1	单相功率
	W3	三相平衡功率
8	<输出>(从列表中选择代码)
	代码	类型
	0	4-20mA
	1	1-5V
	2	0-10mA
	3	0-5V
	4	0-20mA
	D1	RS-485通讯(Modbus)
	D2	RS-232通讯(Modbus)
9	<电源>
	AC100-265V 50/60Hz
	DC24V（±10%）
