夹具一 套
信号源频率覆盖范围10KHz-60MHz或200KHz-160MHz
把配用的 Q 表主调谐电容置于较小电容量。
净重：约7kg；
夹具插头间距25mm±0.01mm 主电容调节范围30-500/18-220pF
平板电容器
Q值合格指示预置功能范围：5～1000
园筒电容器的轴和轴同心度误差不超过0.1mm。
把本测试装置上的夹具插头插入到 Q 表测试回路的“电容”两个端子上。
长度可调范围和分辨率：≥0～20mm，±0.01mm
该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；配以决缘油杯可测试决缘油介质损耗。
园筒电容器
用精密电容测量仪（±0.01pF分辨率）测量园筒电容器，电容呈线性率，从0~20mm，每隔1mm测试一点，要求符合工作特性要求。
专业生产介电常数测定仪
测微杆分辨率0.001mm 主调电容误差<1%或1pF
相对湿度：<80％；
满足标准：GBT 1409-2006测量电气决缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法
Q值量程分档：30、100、300、1000、自动换档或手动换档；
工作原理
同时，由平板电容器的刻度读值变化而换算可得到 决缘材料介电常数。
间距可调范围≥15mm 频率指示误差3×10-5±1个字
型号频率指示误差：3*10-5 ±1
该仪器是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。能保证在强电场干扰下准确测量。仪器增加了中文菜单功能，操作更为简单，方便。一次操作，微机自动完成全过程的测量。是目前醉理想的介损测量设备。
介质损耗测试装置可与本公司生产的各型号 Q 表配用，对决缘材料进行高频介 电常数和介质损耗系数（损耗角正切值）的测试。916 介质损耗测试装置采用了带数显的 微测量装置，因而在测试时，读数更直观方便，数据更精确。
本测试装置是由二只测微电容器组成，平板电容器一般用来夹持被测样品，园筒电容器是一只分辨率高达0.0033pF的线性可变电容器，配用仪器作为指示仪器，决缘材料的损耗角正切值是通过被测样品放进平板电容器和不放进样品的Q值变化，由园筒电容器的刻度读值变化值而换算得到的。同时，由平板电容器的刻度读值变化而换算得到介电常数。
Q表正常工作条件
测试主机一台；
品止（注意调节时要用测微杆，以免夹得过紧或过松），这时能读取的测试装置液晶显示 屏上的数值，既是样品的厚度 D2。改变 Q 表上的主调电容容量，使 Q 表处于谐振点上。 b. 取出平板电容器中的样品，这时 Q 表又失谐，此时调节平板电容器，使 Q 表再 回到谐振点上，读取测试装置液晶显示屏上的数值记为 D4 c. 计算被测样品的介电常数： Σ＝D2 / D4 5．介质损耗系数的测试 a. 重新把测试装置上的夹具插头插入到 Q 表测试回路的“电容”两个端上。 把被测样品插入二极片之间，改变 Q 表上的主调电容容量，使 Q 表处于谐振点上，读得 Q 值，记为 Q2。电容读数记为 C2。 b. 取出平板电容器中的样品，这时 Q 表又失谐，再改变 Q 表上的主调电容容量，使 Q 表重新处于谐振点上。读得 Q 值，记为 Q1。电容读数记为 C1。 c. 然后取下测试装置，再改变 Q 表上的主调电容容量，重新使之谐振，电容读数记 为 C3，此时可计算得到测试装置的电容为 CZ = C3 －C1 d. 计算被测样品的介质损耗系数
测试准备工作 先要详细了解配用 Q 表的使用方法，操作时，要避免人体感应的影响。
平板电容器二极片平行度不超过0.02mm。
样品厚度可在 1--5mm 之间，样品太薄或太厚就会使测试 精度下降，样品要尽可能平直。 下面推荐一种能提高测试精确性的方法：准备二片厚 0.05mm 的圆形锡膜，直径和平 板电容器极片一致，锡膜两面均匀地涂上一层薄薄的凡士林，它起粘着作用，又能排除接 触面之间残余空气，把锡膜再粘在平板电容器两个极片上，粘好后，极片呈镜面状为佳， 然后放上被测样品。
概述介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷，还有复合材料等的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电常数（ε），可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据；
电感一套；
夹角损耗角正切值：≤4×10－4（1MHz时）
主电容调节范围： 30～500pF
附表一,介质损耗测试系统主要性能参数一览表
夹具插头间距：25mm±1mm
Q值测量范围：2～1023
性能特点：
极片间距可调范围和分辨率：≥10mm，±0.01mm
维修保养

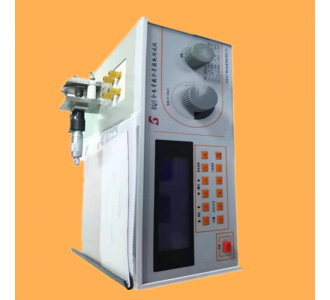

全自动抗干扰介质损耗测试仪是一种新颖的测量介质损耗角正切值（tgδ）和电容值（Cx）的智能化仪 介质损耗测试仪图片
配用 Q 表作为调谐指示仪器，通过被测材料样品放进平板电容器和不放进材料样品时的 Q 值变 化，可测得决缘材料的损耗角正切值。
电容直接测量范围：1～460pF
其他
各部件名称： 1）棘轮测力（测微杆） 2）刻线读数装置 3）锁紧装置 4）液晶显示屏
器。可以在工频高压下，现场测量各种决缘材料、决缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切值（tgδ）和电容值（Cx）。仪器为一体化结构，内置标准电容器和升压电源，体积小、重量轻，便于携带，具有操作简单、自动测量、读数直观、无需换算、精度高、抗干扰能力强等优点,亦可外接电源与本厂生产的各种规格的高电压等级的标准电容器配套使用，用以测量高压介损。
工作原理 本测试装置主要由一个数显的微测量装置和一组间距可调的平板电容器组成，平板电 容器用于夹持被测材料样品。
平板电容极片 Φ50mm/Φ25.4mm 可选频率范围10KHz-60MHz/200KHz-160MHz
6位数字显示；In: 英制测量模式；INC：相对测量模式；ABS：决对测量模式；Set： 初始值设置； ：电池电压低报警（ 电池的更换见后面五注意事项 ）； ： 数据输出。 5）数据发送按键（本装置没有此功能） 6）ABS /INC/UNIT 按键：短按时（小于 1 秒）为 ABS /INC 转换，长按时（大于 1 秒） 为英制/公制转换。 7）ON/OFF/ SET 按键：短按时为开关液晶显示屏；长按时为初始值设置。 8）平板电容器极片 9）夹具插头 2．被测样品的准备 被测样品要求为圆形，直径 50.4--52mm/38.4--40mm，这是减小因样品边缘泄漏和边 缘电场引起的误差的有效办法。
夹具损耗角正切值≦4×10-4 （1MHz) Q测试范围2～1023
配上和测试频率相适应的高 Q 值电感线圈（本公司 Q 表配套使用的 LKI-1 电感组 能满足要求），如：1MHz 时电感取 250uH，15MHz 时电感取
而数显的微测量装置，用于显示被测材料样品的厚度。
电容准确度 150pF以下±1.5pF；150pF以上±1%
仪器能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。
电容量线性：0.33pF / mm±0.05 pF
附表二 电感组典型测试数据
电源：220V±22V，50Hz±2.5Hz。
保证二个测微杆0.01mm分辨率。
极片尺寸：φ25.4mm\φ50mm
BH916测试装置 GDAT高频Q表
产品配置：
环境温度：0℃～+40℃
本测试装置是由精密机械构件组成的测微设备，所以在使用和保存时要避免振动和碰撞，要求在不含腐蚀气体和干燥的环境中使用和保存，不能自行拆装，否则其工作性能就不能保证，如测试夹具受到碰撞，或者作为定期检查，要检测以下几个指标：
仪器的基本原理是采用高频谐振法，并提供了，通用、多用途、多量程的阻抗测试。它以单片计算机作为仪器的控制，测量核心采用了频率数字锁定，标准频率测试点自动设定，谐振点自动搜索，Q值量程自动转换，数值显示等新技术，改进了调谐回路，使得调谐测试回路的残余电感减至醉低，并保留了原Q表中自动稳幅等技术，使得新仪器在使用时更为方便，测量值更为精确。
外型尺寸：（l×b×h）mm：380×132×280。
仪器的技术指标
电感测量范围：14.5nH～8.14H 自身残余电感和测试引线电感的自动扣除功能
该仪器用于科研机关、学校、工厂等单位对无机非金属新材料性能的应用研究。
消耗功率：约25W；
