棒条阀的概述
棒条阀有单层、双层、手动、气动、电液动，手动单层棒条阀，双层电液动棒条阀。
电液动棒条阀又称卸料调节器，是螺旋闸门的换代、矿山、建材等行业，是控制50mm以下物料流量的理想设备。
特点：
1．结构简单，性能可靠，它克服了平板闸门物料颗粒大而造成的闸门无法关闭和缺点。本阀采用单棒条操作，所以操作力小，动作灵活方便。
2．棒条式闸阀(棒条阀)整个结构为**碳素钢制造，强度高，使用寿命长，维修方便。
3．由于采用了双棒条结构，因而克服了单棒条闸门承载能力小的缺点，因而它多用在较大口径的重载条件下。
特点：
1．结构简单，性能可靠，它克服了平板闸门物料颗粒大而造成的闸门无法关闭和缺点。本阀采用单棒条操作，所以操作力小，动作灵活方便。
2．棒条式闸阀(棒条阀)整个结构为**碳素钢制造，强度高，使用寿命长，维修方便。
3．由于采用了双棒条结构，因而克服了单棒条闸门承载能力小的缺点，因而它多用在较大口径的重载条件下。
棒条阀的结构特点
LB棒条阀结构简单、易操作，无卡阻，克服了平板闸阀因物料颗粒大所造成启闭力大，甚至关不进去的缺点。由于该阀采用单根棒条操作，因而操作方便、灵活、整体结构为优质型钢焊接，刚性好、不变型、使用寿命长，无需维修，是中小型晶状、块状物料控制的理想设备。
工作原理
工作原理：

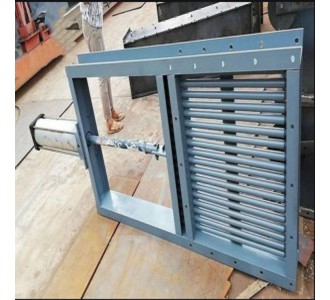

电液动棒条阀主要由框架和棒条组成，当棒条组插入框架里，则棒条就形成一个平行栅板，将物料阻隔在闸门的一侧，若抽出一根棒条，侧栅板上就会出现一条较大的空道，物料就由空道进入闸门的另一侧，抽出棒条的多少应由工艺流程的需要来决定。
电液动棒条阀主要由框架和棒条组成，当棒条组插入框架里，则棒条就形成一个平行栅板，将物料阻隔在闸门的一侧，若抽出一根棒条，侧栅板上就会出现一条较大的空道，物料就由空道进入闸门的另一侧，抽出棒条的多少应由工艺流程的需要来决定。
适用介质:50mm以下颗粒物料适用温度:≤300℃棒条闸门结构简单，易操作，无卡阻，能随时调整通过物粒的大小(经调整能通过>50mm物料)。本闸门采用优质型钢焊接，刚性强、使用寿命长、基本无维修量，是中小型晶状、块状物料控制的理想设备。本阀是根据建材、选矿、冶金等行业对中小型固体块状物料的输送、控制、筛选、给料等工艺的需要而研制的一种新型闸门，适用于≤50mm物料控制。
四、主要外形及连接尺寸
|
规格
|
A×A1
|
B×B1
|
C×C1
|
L
|
H
|
H1
|
n-Φ
|
重量kg
|
|
300×300
|
390×390
|
350×350
|
300×300
|
800
|
120
|
140
|
8-Φ14
|
173
|
|
400×400
|
490×490
|
450×450
|
400×400
|
1000
|
120
|
140
|
12-Φ14
|
256
|
|
500×500
|
610×610
|
560×560
|
500×500
|
1200
|
140
|
160
|
16-Φ18
|
385
|
|
600×600
|
710×710
|
660×660
|
600×600
|
1400
|
140
|
160
|
16-Φ18
|
550
|
|
700×700
|
820×820
|
770×770
|
700×700
|
1600
|
160
|
180
|
20-Φ18
|
790
|
|
800×800
|
920×920
|
870×870
|
800×800
|
1800
|
160
|
180
|
20-Φ18
|
892
|
|
900×900
|
1030×1030
|
972×972
|
900×900
|
2000
|
160
|
180
|
24-Φ123
|
1077
|
|
1000×1000
|
1130×1130
|
1068×1068
|
1000×1000
|
2200
|
160
|
180
|
24-Φ123
|
1338
|
|
1100×1100
|
1240×1240
|
1183×1183
|
1100×1100
|
2500
|
180
|
200
|
28-Φ123
|
1671
|
|
1200×1200
|
1340×1340
|
1280×1280
|
1200×1200
|
2700
|
180
|
200
|
32-Φ123
|
2089
|
适用介质:50mm以下的颗粒物料
适用温度: ≤300℃
驱动方式:气动,电动,手动
手动棒条阀也可以需求做成电动棒条阀和气动棒条阀，棒条阀的结构小口径的做单向开关，口径较大的做成双向开关的手动双向棒条阀，根据物料的颗粒度大小可以做成单层棒条阀和双层棒条阀。
棒条阀用于电厂的原煤，煤粉及石灰石粉等散装物料的给料，输送，控制等环节，落料过程允许有程度泄露的场合。一般安装在料仓的下部或给煤机的进料口处。阀门的启闭靠手拉动插管来调整给料量，它特别适合大颗粒或块状物料的流量控制。
LB系列（单双层）棒条阀门具有开启关闭速度快,运行阻力小的特点,. 同时阀门的结构充分考虑了粉粒体坚硬物料的特点,使阀门很少出现被物料卡住插管不能滑动的现象.
