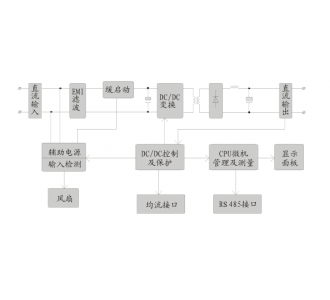

ATC48MD高频开关电源模块主要由输入电路、DC/DC 变换及输出电路（含 DC/DC 控制保护电路）、CPU 微机管理电路、辅助电源电路等 5 部分组成。
输入电路：输入电路包括输入滤波、缓启动、输入浪涌电流限制电路。输入滤波电路实现对输入电源作净化处理，滤除高频干扰、吸收瞬态冲击，具有较好的电磁兼容性；缓启动部分用作消除开机浪涌电流冲击。
DC/DC 变换电路（含 DC/DC 控制保护电路）：后级 DC/DC 功率变换电路采用双管正激加无损吸收电路，电路简洁可靠，开关管无直通之危险，无损吸收减小了开关管关断时的电压应力，使输出端具有较小的电磁干扰。采用电流型控制芯片，具有快速的响应，对使用不当或负载故障造成的输出短路提供快速的保护。
输出电路：由高频隔离变压器、输出整流及滤波电路组成。
CPU 微机管理电路：负责监测输出电压、电流及系统的工作状况，并将电源的输出电压、电流显示到前面板，实现故障判断及保护，协调管理模块的各项操作，并通过 RS485 接口跟系统通信，实现电源模块的高度智能化，具备“四遥”功能。
辅助电源电路：提供模块内部各个控制电路所需的电源。
