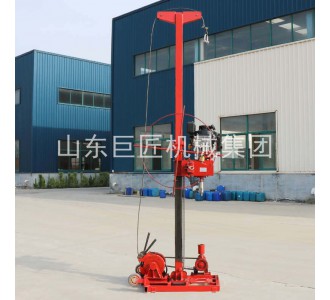

一、 QZ-3型轻便地质工程钻机简介
QZ-3型地质钻机是一款轻便型多用途工程钻机。QZ-3型轻便钻机配有卷扬机，地质钻探提钻更方便；卷扬机配合重锤可以做标贯、取土和触探。
QZ-3型轻便地质工程钻机可选配动力，购买时请特别说明。QZ-3钻机设计合理、结构先进、拆装简易、体积小、重量轻、搬运方便，为野外勘察施工带来了极大的便捷。
二、 QZ-3型轻便地质工程钻机参数
|
QZ-3型轻便地质工程钻机 |
|
|
钻孔直径(mm) |
46～110 |
|
钻孔深度（m） |
土层φ110：15～20米； 岩石φ91：20～25米； 岩石φ75：25～30米； 岩石φ60：30～40米； 岩石φ46：40～50米。 |
|
钻杆直径(mm) |
30 |
|
扭矩（N.m） |
180 |
|
外形尺寸（L*W*H） |
680*1200*3800(高度可定制) |
|
钻机组装后重量（KG） |
165 |
三、QZ-3型轻便地质工程钻机配置清单
|
序号 |
名称 |
规格 |
单位 |
数量 |
备注 |
|
1 |
底座 |
QZ-3 |
件 |
1 |
地质 工程 钻机 |
|
2 |
卷扬机 |
件 |
1 |
||
|
3 |
钻塔 |
件 |
2 |
||
|
4 |
手动转盘 |
件 |
1 |
||
|
5 |
动力 |
件 |
1 |
||
|
6 |
变速箱 |
件 |
1 |
||
|
7 |
钻杆（含锁接手） |
φ30*1000 |
根 |
15 |
钻杆 |
|
8 |
钻杆（含锁接手） |
φ30*2000 |
根 |
5 |
|
|
9 |
脑袋 |
φ58公/38母 |
个 |
1 |
φ60 取心 钻具 |
|
10 |
岩心管 |
φ58*800 |
根 |
1 |
|
|
11 |
岩心管 |
φ58*1500 |
根 |
1 |
|
|
12 |
金刚石钻头 |
φ60 |
个 |
1 |
|
|
13 |
脑袋 |
Φ73公/38母 |
个 |
1 |
φ75 取心 钻具 |
|
14 |
岩心管 |
φ73*800 |
根 |
1 |
|
|
15 |
金刚石钻头 |
Φ75 |
个 |
1 |
|
|
16 |
垫叉 |
|
|
|
工具 |
|
17 |
扳叉 |
|
|
|
|
|
18 |
自由钳 |
|
|
|
|
|
19 |
骨架油封 |
|
个 |
2 |
易损件 |
|
20 |
离合器片 |
|
个 |
1 |
(如需高压泵和高压水管请另说明)
山东巨匠机械集团有限公司专业供应取样钻机，小型取样钻机主要型号有BXZ系列背包钻机、QZ系列轻便取样钻机、YQZ系列液压轻便钻机。
