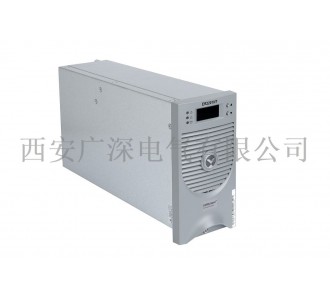

一、艾默生ER22010/T整流模块工作原理介绍
(1) 三相交流输人首先经防雷处理和EMI滤波。该部分电路可有效吸收雷击残压和电网尖峰，保Z模块后级电路的安全。
(2) 三相交流经整流和无源PFC后转换成高压直流电，经全桥PWM电路后转换为高频交流，再经高频变压器隔离降压后整流输出。
(3) 模块控制部分负责PWM信号产生及控制，保Z输出稳定，同时对模块各部分进行保护，提供“四遥”接口。
(4) 模块采用无源PFC技术，功率因数达到0.9以上。采用高频软开关技术。模块转换效率大幅提高，zui高可达95%。
(5) 模块采用自然冷却方式，减少了风扇噪声和飞尘。
(6) 模块监控采集电源工作参数并显示后上传给主监控，接受主监控指令对电源进行控制，通过显示、 按键校准模块参数，设置模块运行状态。
二、ER22010/T产品参数
输入电压：323V～475V（三相三线制）
输入电流：≤6A
交流输入频率：45Hz～65Hz
效率：92％
输入功率因数：≥0.92
ER22010/T 系列整流模块输出特性
输出电压范围
176V～320V
额定输出电流：10A
zui大输出电流：11A（输出电压 260V）
电压上升时间：3～8 秒（软启动时间）
输出恒流范围：10％～110％
稳流精度：≤±0.5％（20％限流测试）
负载电压纹波系数：≤0.1％
稳压精度：≤±0.5％
温度系数（1/℃）：≤0.2‰
均流不平衡度：≤±3％（50％～100％额定负载）
