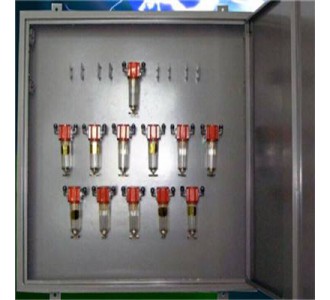

束管分路箱又叫束管分缆箱,用作煤矿井下束管管路连接。管路附件有分缆箱、滤尘器、储水器、放水器等。束管分路箱,有12路分路箱、8路分路箱、4路分路箱、24路分路箱等多种,主要是根据束管路数来配备不同规格的分路箱。束管按芯管管径可分8mm、10mm两类; 矿用束管按芯管数量可分为1芯束管、2芯束管、3芯束管、4芯束管、5芯束管、7芯束管、8芯束管、9芯束管、12芯束管、16芯束管、19芯束管、33芯束管等。

组成

主要由粉尘过滤器、单管、束管、分路箱、抽气泵、气体采样控制柜、监控微机、束管专用色谱仪、打印输出设备、网卡、系统软件等组成。Bxb8650

系统工作原理

煤矿束管色谱检测系统是在微机控制下，由地面抽气泵将气体抽入色谱仪，色谱仪检测出结果后，由电脑进行分析，整个过程都在微机控制下进行，自动化程度高。系统工作时，先启动抽气泵，使束管内形成负压，即井下外部的压力大于束管内的压力，使井下气体被吸入束管，到达井上的电磁阀前并处于等待检测状态。

气相色谱仪达到稳定工作状态后，微机通过控制接口板输出一个开关量给驱动电路，驱动电路的继电器吸合，接通某一路束管的电磁阀，该路束管内的气体被送入色谱仪中，由色谱仪开始分析。色谱仪的分析结果被送到微机内的数据采样接口板上，经过信号放大，模数转换，将模拟量变成数字量，然后由分析软件进行处理，形成谱图和分析结果，分别在屏幕和打印机上表现出来，完成某一路束管气体的检测分析过程。在需要多路检测的时候，由微机按照用户设定的检测顺序和检测次数自动循环进行，无需人工干涉，可实现24小时连续在线检测与分析，所有分析数据均可保留。以便工作人员对数据的再利用。
