地面设备：
(1)采样控制部分：由输出控制接口板、电磁阀驱动电路、抽气泵、自动进样器等组成，它们各自装在微机和控制柜内。其作用是按规定的顺序和时间将气体送入红外线气体分析仪和气相色谱仪中。
(2)气体预处理部分：由消焰器，过滤器，冷凝器和流量计等部分组成，其作用是把处理合格的样气送入分析仪器中。
(3)气体分析部分：由红外线气体分析仪，气相色谱仪、专用输入输出接口、载气气源等部分组成。
(4)数据采集处理部分： 由数据采样接口板、采样程序组成．用以采集气体分析仪传来的数据， 由测控软件内的数据分析、图形显示、谱图检测、计算结果等部分组成。通过分析将采样数据形成分析报告及谱图。
(5)打印输出部分：由打印机及检测软件中的打印控制部分组成。用以输出所有的分析报告、图表等。
(6)抽气泵部分：把井下各个测点的气体抽到气体分析室。
束管检测技术意思重大，济宁骄阳本质做人，用心造束管；中国梦，造中国好束管，筑中国梦。

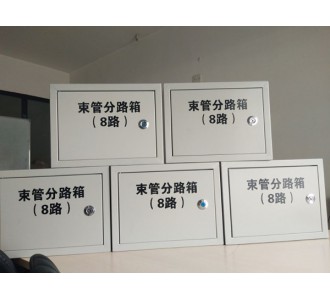

束管分路箱用途
该系统专业用于大、中、小各类煤矿自然火灾预报和防治工作。对井下任意地点的O2、N2、CO、CH4、CO2、C2H4、C2H6、C2H2、C3H6、C4H10等气体含量实现24小时连续监测，通过对自然火灾标志气体的测定和分析，及时预测预报发火点的温度变化，判断煤面的氧化情况，为煤矿自然火灾和矿井瓦斯事故的防治工作提供科学依据。系统在地面设监测、分析中心，利用微机控制，通过抽气泵将井下工作面密闭采空区的气体经束管抽至地面监测室进行监测分析。可以指导采空区的配风、抽放瓦斯、调压、注浆等工作；通过敷设束管还便于对一些工作人员无法到达或危险大的盲巷等地方进行监测瓦斯等气体成份浓度。
