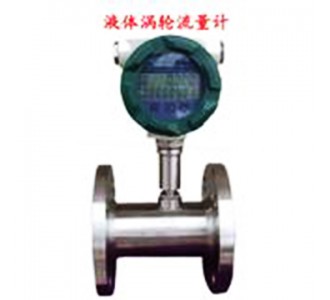

液体涡轮流量计
液体涡轮流量计用途:
涡轮流星传感器与显示仪表配套组成涡轮流量计。传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。
液体涡轮流量计特点:
◆压力损失小，叶轮具有防腐功能。
◆具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。
采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于士0.02%.◆仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。
◆采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
液体涡轮流量计主要技术参数:
◆流量计规格，基本参数和性能指标(见表二)◆准确度:0.5级、1.0级;
使用条件:
1、环境温度-20℃ ~50°℃;2、相对温度:5%~95%;
3、被测介质温度:-20°℃~120°℃;4、大气压力:86Kpa ~ 106Kpa;5、防爆等级:ibIIBT4.
◆信号传输距离:传感器至显示器的距离可达1000m。
液体涡轮流量计电气特性:1、显示方式:
(1) LwGY远传输出型:三线制脉冲输出(配显示仪表);(2) LwY现场显示型:8位LCD显示累积流量，单位(m3)
5位LCD显示瞬时流量，单位(m3/h)
(3)LWGB远传输出型:二线制4~20mA信号输出(可现场显示瞬时流量)。2、输出功能:
(1) LWGY 型脉冲输出，p-p值由供电电源确定;
(2) LwY 型可带脉冲输出或4~20mA两线制电流输出;
(3)LWGB型4~20mA两线制电流输出(可4位数字显示瞬时流量)。3、供电电源:
(1) LwGY: DC5~24V;
(2) LWwY: 3V锂电池安装于仪表内部可连续使用八年以上;(3) LWGB: DC24v.
液体涡轮流量计仪表结构及安装方式:
1、仪表安装采用法兰连接、螺纹连接及夹装式;
2、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应22ODN，下游直管段应25DN(DN为管道内径)。3、传感器应远离外界磁场，如不能避免，应采取必要的措施;
4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四);5、传感器露天安装时，请做好放大器插头的防水处理;
6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书"。
