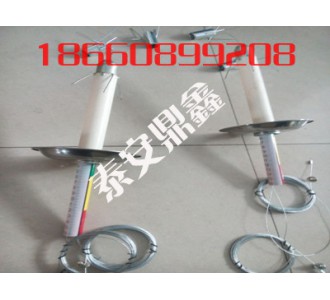

十字形顶板离层仪说明:顶板离层仪又称多点位移计（平衡式、直杆式）

十字形顶板离层仪是一种检测顶板岩层移动的专用监测仪器。它可以分别显示锚杆长度范围内和锚杆同范围外的顶板岩层的离层情况。为煤矿工程技术人员和监测工作人员提供确定锚杆的长度、抗拉强度，了解所使用锚杆的合理性、经济性而需要的科学依据。从而有效的防止顶板坍落事故的发生，确保煤矿安全生产。

十字形顶板离层仪主要性能参数：

十字形顶板离层仪 测量方式：反光彩色显示；

十字形顶板离层仪测量点数：2个（3个）；

十字形顶板离层仪大量程：200 mm；

十字形顶板离层仪读数精度：1 mm；

十字形顶板离层仪 安装锚孔直径：28.42 mm。

十字形顶板离层仪顶板离层仪组成：

顶板离层仪主要有基点锚固器、钢绞线、套筒、游标尺、拉紧螺丝组成。

十字形顶板离层仪顶板离层仪结构

顶板离层仪由孔内固定器、测量钢丝、孔内盘和测读数装置四部分组成：

（1）孔内固定器采用弹簧抓爪式结构；

（2）测量钢丝由柔软弹性小的多股细钢丝联接内固定器与测读数装置；

（3）测读数装置由两个带有刻度标志的半圆钢条组成；

（4）孔口盘由塑料圆盘和塑料管组成，圆盘作用是导泄孔内水，圆管是读数装置的基准点。

十字形顶板离层仪的安装

为了准确反映顶板变化情况，离层仪要紧跟工作面迎头安装，在安装后工作面10米内的离层仪要每班进行观测记录

3.仪器安装

1先安装深基点锚头，用安装杆把锚头送至设计位置，送入时拉紧测绳。

2将浅部锚头送入至安装位置。

3安装好套管，套筒底端接牢防水牌，防水牌底沿距顶板约35mm，然后将深部锚头测绳与内测筒连接，浅部锚头测绳与外测筒连接。

4外测筒零点与套管底边对齐，内测筒零点与外测筒底边对齐。

4.观测记录

巷道顶板离层观测记录 观测日期 锚杆锚固内离层  外测筒标尺读值S内（mm） 锚杆锚固范围外离层内测筒标尺读值S外（mm） 顶板总离层

S总=S内S外
