一、充电模块技术指标：
gz22010-3输入三相交流额定电压380vac±20%
gz22010-3输出额定值dc10a/230v,电压调节范围198～286v
输出限流范围10%～105%额定电流,105%限流点,稳压精度≤0.5% ,稳流精度≤0.5% ,纹波系数≤0.1% ,转换效率≥92%。
gz22010-3在额定输入电压、额定输出情况下,动态响应
恢复时间：≤200μ s，超调：≤±5%,20%负载跃变到80%。
gz22010-3输出过压保护：295±5vdc，不可恢复。
充电模块gz22010-3的输出欠压告警由监控设置，交流输入欠压保护值295±5vac（恢复电压 305±5vac）
交流电压正常后，gz22010-3自动恢复工作,交流输入过压保护值465±5vac（恢复电压 455±5vac）
整流模块gz22010-3的过温保护：80℃±5（恢复温度：65℃±5）降温后自动恢复
冷却方式：自然冷却
外形尺寸：160mm×300mm×457mm（宽×高×深）
模块净重：≤12kg
二、自冷模块gz22010- 3外形结构与接口

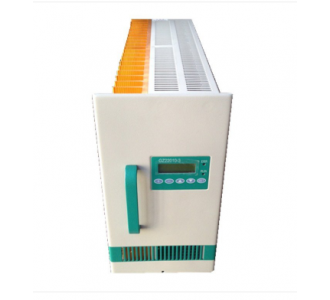

1.外形结构:自冷模块gz22010- 3
2.输入输出接口:gz22010- 3直流屏模块
3.其他说明：
1）三相电中一相模块的交流电源输入端，输入方式为三相三线制，无相序要求
2）三相电中一相
3）三相电中一相
4）保护地 pe 模块的保护地引出端，和gz22010-3模块外壳相连接通信接口
5）485a 弱信号端，gz22010-3模块和上级设备的通信接口为串行异步传输模式，接口电平为 rs485
6）485b均流接口
7）均流+弱信号端，两个或者两个以上的gz22010-3模块输出并联时需要将此端并联，联以实现gz22010-3模块均分负载；建议：层间gz22010-3模块均流线连接请使用屏蔽线
8）均流-直流输出
9）输出+模块的直流输出端，输出和机壳之间隔离
10）输出
注意: 为了保障安全，请将交流输入中的保护地 e pe 端与大地正确连接；为了保障系统的安全性，每个gz22010-3模块的三相交流输入必须单独配置进线空开。
