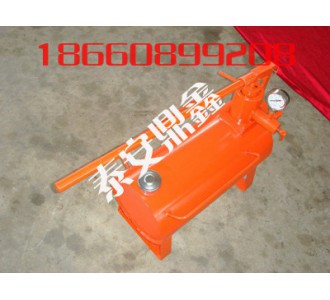

手动快速升柱器是专为煤矿系统研制的一种手动快速注液工具，主要用于外注式单体支柱在掘进迎头、救护抢险、支护维修及其他无供液地段（巷道）进行临时快速注液支护。特点：手动、高压、速度快、大流量、移动方便。

DZD手动升柱器技术参数： ①工作压力：0～25MPa； ②箱体容量：26L；③排液量：35ml/次； ④手把力矩：66N.m；⑤外形尺寸：800×625×300mm；⑥重量：22Kg。技术特点：采用双级活塞大行程结构：低压时大小活塞同时工作，高压时小活塞工作，使升柱迅速，同时减小工作阻力，减轻劳动强度。

手动快速升柱器操作说明：

使用液体为工作面支柱用液，单独配液时，乳化液、水比不低于工作面要求，乳化液及水要保持清洁，严禁杂物，以免阻塞。

装乳化液前，拧紧箱前底部排液阀，以免漏液浪费。

使用前拧紧卸压阀（机身左上部），再搬动操纵杆，排除缸内气体出液后再与支柱连接。

操作时一般不要超过压力表量程上限2/3。

压力表应定期进行检查和检定。安装压力表时要用扳手紧固。

松动卸压阀即可卸压。

使用后或长期不用时，要用机油冲洗干净，以防锈蚀堵塞。

运送及使用时，不得激烈振动和碰撞，以防压力表损坏。

单体柱快速注液升柱器变压操作说明：

低压升柱：

将变压销3提至变压槽2上面，将变压杆4向右前方推至90度，变压销3压变压套1与变压槽2呈十字形，即可操作。

高压操作：

当支柱升起接触顶板后，低压操作感到吃力时，抬起手把将变压杆4向后扳至90度，变压销3进入变压槽2内呈l字形，即可操作拧紧升压，实现高压操作升柱。32

山西手动升柱器的使用注意事项

注完液体后，先松动卸荷阀，然后再卸下注液接头。长期不用，要用机油冲洗干净，以防锈腐，搬动及使用时，不得剧烈振动和碰撞以防压力表损坏。注意乳化液清洁，以防堵塞。

DZD40-B型手动快速升柱器是专为煤矿系统研
