数显光控型顶板离层仪产品用途

顶板位移监测仪（又名数显顶板离层仪）监测掘进和回采巷道顶板离层位移，井下光控或按键操作，可设定采集间隔时间，可设定位移最大值，超限报警（语音和指示灯双重报警）。

数显式顶板离层仪原理结构

数显顶板离层仪由四部分组成：1、监测记录分机；2、红外传输数据采集仪；3、红外数据计算机通讯适配器；4、数据处理软件。组成如图所示，监测记录分机具有两个监测点，可同时测量两个测点的裂隙，并连续记录在监测分机内，一个工作面可布置1—6个分机，可使用一台数据采集仪进行采集，采集仪携带至井上后通过红外通讯适配器将数据自动地传送到PC计算机处理。

数显顶板离层仪技术参数：

1、 数显顶板离层仪测量范围：0~240mm

2、 数显顶板离层仪显示分辨率：1mm

3、 数显顶板离层仪测量误差：≤1%（FS）

4、数显顶板离层仪 测量基点：2点

5、 数显顶板离层仪尺寸：166χ176χ85mm

6、 数显顶板离层仪重量：0.8kg

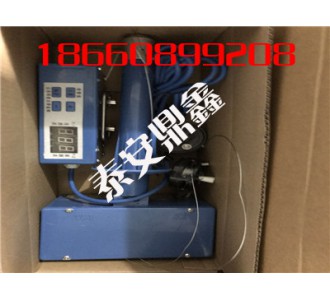

数显顶板离层仪(采集功能)

数显顶板离层仪是用于煤矿井下监测顶板沉降巷帮围岩裂隙发育等情况的智能化仪表，它具有体积小，操作方便，显示直观和使用寿命长等优点，该产品采用5号电池组（1.5×4节）供电，采用触摸按键开关控制，使仪器可用于显示工作状态和非显示工作状态，大大提高了仪器的使用可靠性和电源的使用寿命，可长期在井下使用，无需维护，是传统的机械式离层监测仪、顶板沉降动态仪的理想替代产品。
