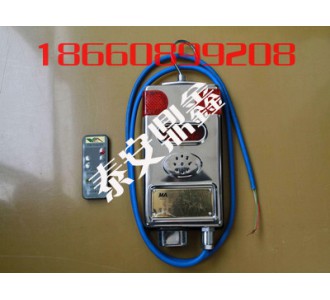

煤矿安全监控系统中连续监测矿井环境气体中及抽放管道内甲烷浓度的装置，叫做甲烷传感器。它一般具有显示及声光报警功能。甲烷传感器应垂直悬挂，距顶板（顶梁、屋顶）不得大于300 mm，距巷道侧辟（墙壁）不得小于200 mm，并应安装维护方便，不影响行人和行车

甲烷传感器特点

具有自动调零功能；

标校可靠性更高，性能更稳定，使用更简单方便；

采用高分辨率的单片机，测量的数值均准确可靠；

开机并具有自动稳零功能；

可选择的调试菜单结构，方便调试，操作简单。

 采样方式：扩散式

元件检测反应速度：<30S

热催化元件寿命：一年

本安参数：a、 Ui：18V（DC）    Ii：70mA

b、 Ci：0.08μF      Li：0mH

工作电压：DC9-24V

工作电流：≤70mA

防爆型式：矿用本质安全兼隔爆型

防爆标志：ExibdI

3.4外型特征

外壳材料：不锈钢

外壳颜色：银白色

外形尺寸：260×130×55mm

甲烷传感器的重量：1kg

3.5电缆长度：2000m

分布电感：≤800uH/km

分布电容：≤0.06uf/km

甲烷传感器的使用规范

一、甲烷传感器的安设位置

(一)临时停工巷道

1.局部通风机正常运转，不设栅栏时，甲烷传感器保持原有位置。

2.局部通风机正常运转，设置栅栏时，栅栏以里的甲烷传感器移动至栅栏上方，如栅栏以里有多台甲烷传感器，只在栅栏上方安设1台，其余传感器拆除。

3.当临时停工巷道不能保证监控系统的供电电源正常运行，施工单位必须提前向监测监控中心提出书面申请，经监测监控中心、生产科、机电科联合制定方案后，报通风副总、总工程师批准后执行。未经批准不得擅自停止电源供电，否则对单位主要负责人罚款500元/次

甲烷传感器工作原理

该传感器测量沼气浓度采用热催化原理。热催化元件和金属膜电阻及调节电位器P1组成惠斯登电桥，当环境中的沼气以扩散的方式进入气室腔时，与敏感元件反应，电桥有与沼气浓度相对应的电讯号输出，该项讯号经A/D转换器转换后，直接送往单片机89C51进行数据处理，来完成仪器的显示、报警等功能。该报警仪以89C51为中央处理单元、由测量电桥、A/D转换、数字显示、声光报警等单元电路组成。
