线路微波覆冰实时监测

一 、概述

输电线路覆冰问题是一种随季节性变化的线路故障，数据显示在入冬及初春时节发生很频繁。在我国湖北、贵州、云南、广西等地区每年都会遭受不同程度的覆冰影响，为此电网部门不得不在这段时间派出大量运维人员对重点线路进行检查。但在覆冰灾害形成前后，通常伴随着强风大雪，巡检工作较为困难，效率也不是很高，且因时效性差的缘故经常发生巡检当时没问题的线路出现覆冰情况，所以运维人员对覆冰问题的响应速度是降低覆冰灾害的关键，特力康公司从这一角度出发，研发出了线路微波覆冰实时监测来对线路覆冰情况24h监测。

二 、工作原理

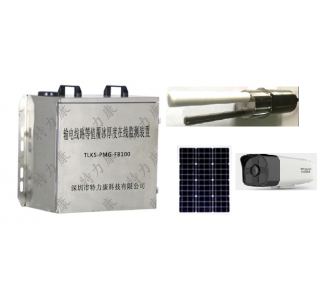

线路微波覆冰实时监测前端整体由视频采集模块、微波覆冰监测模块、通讯模块、微气象监测模块及主机箱组成，可对线路覆冰厚度、环境温度、湿度、视频等数据实时记录，并通过通讯模块将采集到的数据无限发送至后台监控服务器并存储，客户可以通过PC端或手机端随时调取浏览服务器中的数据，便于运维人员及时分析出异常覆冰情况，立刻制定除冰方案措施，保障线路的正常运行。

三 、技术参数

1太阳能板：

① 输出电压：18V DC

② 太阳能板功率：75W

③ 温度适用范围：-40℃~70℃

2覆冰监测单元

① 防护等级：IP67

② 电磁兼容：防雷击、放电磁干扰

③ 工作湿度：0~100%RH

3图像监控单元

① 焦距：4.8~192mm，40倍变焦

② 红外照射距离：150m

③ 分辨率：30fps；1920*1080

四 、功能特点

*可自动或远程设定采集间隔，默认采样间隔为20min

*具备电子低温加热技术

*能循环存储至少30天的等值覆冰厚度等状态量数据

*加入安全芯片，可对数据进行加密并接入各省公司平台

五 、后语

线路微波覆冰实时监测实现了运维人员远程随时随地监测线路覆冰情况的目的，太阳能板加大容量蓄电池的供电方式保证了设备的稳定性及照明条件较差情况时的续航性，且设备自身不停电安装的特性使其安装地点、拆卸不受限制，可循环利用，降低了支出成本。覆冰监测单元对冰层厚度变化敏锐，0.2mm即可被感知记录，有效协助运维人员把覆冰隐患遏制在源头，降低维护成本。

六 、产品别称

线路微波覆冰实时监测、线路冰情微波监测装置、输电线路微波覆冰监测系统

七 、产品型号

TLKS-PMG-FB100
