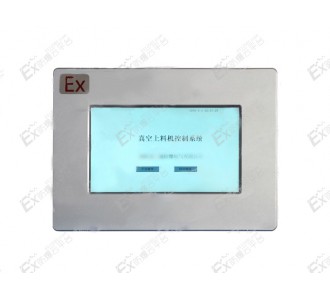

产品概述： YTM-A系列防爆触摸屏采用隔爆兼本安的防爆设计方式； 可适用于爆炸性气体存在的1区、2区防爆环境和粉尘防爆A21、A22区域； 亦可适用于-40℃～+60℃的低温型环境。 应用场景： 防爆电气控制柜，正压型防爆电气控制柜的嵌入式配套安装；PLC控制现场的人机交互需求。
YTM-A系列防爆触摸屏采用隔爆兼本安的防爆设计方式；
可适用于爆炸性气体存在的1区、2区防爆环境和粉尘防爆A21、A22区域；
亦可适用于-40℃～+60℃的低温型环境；
防护级别：IP66
高端航空铝材质 表面阳极氧化（可为耐腐蚀和洁净区提供不锈钢304/316材质）；
外观品质与性能均可达到国外产品标准，可以用来做国外产品的替代品；
DC12-24V 电压输入；可选AC85-264V 超宽电压输入，
本安型防爆电阻屏；
配合防爆电气控制柜 PLC和 DCS系统 实现危险区域自动化控制领域人机交互的控制需求。
具有本安型防爆触摸屏功能，可实现触摸功能操作。独立防爆认证，可配套操作台，正压控制柜，防爆柜配套使用。
兼容市场上常规的多品牌PLC，支持RS485 、RS232、MODBUS、TCP/IP接口进行设备间的通讯连接。
可以远端电脑主机进行连接，实现带触摸功能的图像显示需求。
各种需要的端口通过格兰以及其他方式引出，满足现场接口与其他设备对接的需求。
可以扩展按钮、急停、指示灯、实现操作端远程控制的功能。
内置稳定性高的工业HMI主板，能够满足恶劣工作环境中所存在的各种严苛的要求，可选配--40℃～+60℃的宽温型配置，广泛应用于石油石化、精细化工制药、钻采等气体和粉尘爆炸性危险和高恶劣性环境场。
常规屏幕尺寸：
7寸 、10寸、12寸、15寸
安装方式：
卡扣嵌入式
可配套立柱操作台 操作箱 正压控制柜 防爆柜进行嵌入式配套。
应用场景：
防爆电气控制柜，正压型防爆电气控制柜的嵌入式配套安装；PLC控制现场的人机交互需求。
技术参数：
防爆参数
7寸
10寸
12寸
15寸
防爆标志
Exd ibIIC T6 Gb/Ex tD A21 IP66 T80℃
防护级别
IP66
电气参数
工作电压
DC24V±20%
DC24V±20%
DC24V±20%
DC24V±20%
工作电流
≤1A
≤1A
≤2A
≤2A
触摸控制
本安型电阻式触摸屏
本安型电阻式触摸屏
本安型电阻式触摸屏
本安型电阻式触摸屏
屏幕规格
7寸
10寸
12.1寸
15寸
屏幕背光类型
OLED背光
OLED背光
OLED背光
OLED背光
屏幕亮度
400cd/m²
400cd/m²
500cd/m²
400cd/m²
对比度
1000:1
1000:1
1000:1
1000:1
寿命
约50000H
约50000H
约50000H
约50000H
分辨率及色彩
800*480 16.7M 8bit
1024*600 16.7M 8bit
1024*768 16.7M 8bit
1024*768 16.7M 8bit
处理器
32 bit RISC 600MHz
32 bit RISC 600MHz
32 bit RISC 600MHz
32 bit RISC 600MHz
闪存（Flash+RAM）
128MB+128MB
128MB+128MB
128MB+256MB
128MB+256MB
SD扩展
无
无
支持SD/SDHC
支持SD/SDHC
网络接口
10/100M RJ45*1
10/100M RJ45*1
10/100M RJ45*1
10/100M RJ45*1
串口
COM1:RS232 COM2:RS485 2W 4W COM3:RS485 2W
COM1:RS232/RS485 COM2:RS485 2W 4W COM3:RS232 RS485 2W 4W
COM1:RS232/RS485 2W 4W COM3:RS485 2W
COM1:RS232/RS485 2W 4W COM3:RS485 2W
USB接口
USB2.0*1 host
USB2.0*1 host
USB2.0*2 host+Client
USB2.0*2 host+Client
机械参数
材质
6级航空铝 本色阳极氧化 （其他色可定制）
6级航空铝 本色阳极氧化 （其他色可定制）
6级航空铝 本色阳极氧化 （其他色可定制）
6级航空铝 本色阳极氧化 （其他色可定制）
安装方式
KQ嵌入式 /BG壁挂
KQ嵌入式 /BG壁挂
嵌入式 /壁挂
嵌入式 /壁挂
电缆引入装置
M20*1.5*2 可增加
M20*1.5*2 可增加
M20*1.5*2 可增加
M20*1.5*2 可增加
电气控制（可选）
增加防爆按钮 指示灯 急停开关
增加防爆按钮 指示灯 急停开关
增加防爆按钮 指示灯 急停开关
增加防爆按钮 指示灯 急停开关
环境指标
大气压力
80～106KPa
80～106KPa
80～106KPa
80～106KPa
环境温度
-20℃~+60℃（常温型）
-40℃~+60℃（宽温型）
-20℃~+60℃（常温型）
-40℃~+60℃（宽温型）
-20℃~+60℃（常温型）
-40℃~+60℃（宽温型）
-20℃~+60℃（常温型）
-40℃~+60℃（宽温型）
相对湿度
≤95%RH(+25℃)
≤95%RH(+25℃)
≤95%RH(+25℃)
≤95%RH(+25℃)
订货选型：
YTM-A1_70KQ DC24V 直流供电
YTM-A1_101KQ DC24V 直流供电
YTM-A1_121KQ DC24V 直流供电
YTM-A1_150KQ DC24V 直流供电
YTM-A2 KQ AC100-240V 交流供电
安装方式：
KQ 卡扣嵌入式 （建议1.5mm厚度以上面板和操作台进行嵌入式）
卡扣嵌入式是一种工业常见的安装方式，配合正压控制柜，操作台等进行嵌入式安装，隐藏式的安装方式可以使触摸屏与现场设备更好融合在一起，
操作台和正压柜等面板上按照开孔尺寸进行方形开孔，在防爆触摸屏背部使用侧面的牵引卡扣进行锁紧固定，
适合工业环境的控制柜体，操作台，设备面板上集成安装。
优点：
面板嵌入式安装，便于设备与设备更好匹配，设备供电电缆可以在操作台内隐藏。也可以配套独立的立柱操作柱，立柱操作箱，落地操作台进行安装，线缆从立柱和操作箱内进行隐藏式布线，将线缆引入至地面铺设线槽或者地面电缆沟中。
嵌入式的可根据现场需求，进行多达十种成品操作台和立柱进行配套，更适应于现场多种安装位置需求，支架方案涵盖并可满足现场各种安装方式和使用习惯的需求。
支架选型：（详细支架图纸和适合的工况请与我公司联系）
安装方式与支架编号
YTLZZJ-1立柱操作箱（无倾斜） 可增加水平旋转 （LR180°）
YTQZZJ-1-墙装立柱操作箱（无倾斜带键盘） 可增加水平旋转 （LR180°）
YTJCLZZJ-1立柱操作箱（无倾斜）
YTLZZJ-2立柱支架（无操作箱直连设备倾斜5度）可增加水平旋转（LR180°）
YTLZZJ-4立柱操作箱(倾斜15度不带键盘)
YTLZZJ-6-立柱操作箱(倾斜30度不带键盘)
YTQTCZT-1落地琴台式操作台 (凹槽式)
YTQTCZT-2落地琴台式操作台 （直立式）
YTDZZJ-1 直立吊顶装支架
YTXDZJ-1 悬臂吊装支架
非标支架设计：集成研发设计生产于一体，全链条自主加工设备，可根据客户需求生产非标支架配套
人体学倾斜角度编码：1:0°2::5° 3:10° 4:15° 5:20°6:30° 7:45° 8:60°
人体学设计高度：按照170cm 作业者身高， 倾斜角度越大，支架高度随之降低
