现在煤矿的围岩结实否关系着整个矿井底下煤矿工人的安全，所以围岩是否有松动是每隔一段时间就要检测仪一次的，我们这个CT-2围岩裂隙探测仪目前是技术比较先进，检测比较准确的一个仪器。下面我来简单介绍一下我们的这个仪器吧！

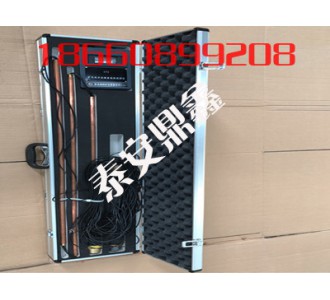

CT-2超声波围岩裂隙探测仪又名超声波围岩松动检测仪鼎鑫生产的CT-2超声波围岩裂隙探测仪用于探测围岩松动、裂隙范围，为井巷设计与施工提供科学依据，CT-2型超声波围岩裂隙探测仪可用于瓦斯矿井、金属矿井、隧道及地下工程围岩定性评析。

表1  常见介质中声波传播速度（m/s）

超声波围岩裂隙探测仪使用方法

（1）测试前检查

电源电压：开机后，红色电源指示灯亮。每组电池可测5～10个钻孔。

探头绝缘电阻：换能器正极对地绝缘电阻应≥500MΩ，否则将影响仪器的发射和接收能力，甚至不能正常工作。简易判别方法：将两个换能器接线螺母分别接仪器左边的发射接线柱，打开电源开关后每5—7秒应有一次“啪、啪”的响声，若不响说明换能器有问题，需检查导线是否有开皮短路等现象或更换之。

CT2探测仪测试工作

①　钻孔扫眼，清出孔中岩（煤）粉和碎石（煤）碴；

②　将探头送至孔底，封孔器插入孔口并固定好（两帮向下扎钻孔不用封孔器)；

③　注水。测杆尾端有连续水流出时，表示水已注满；

④　测试读数，将探头向外逐次抽动10mm，读数计时；

⑤　检查记录数据，决定是否复制，初步判定围岩裂隙松动范围。

CT-2超声波围岩裂隙探测仪工作原理

超声波在岩体中的传播速度与岩体受力状态及裂隙程度有关，当围岩裂隙（破裂逢）多时，波速相对于深度完整无裂隙（未松动破坏）岩（煤）体的波速低。通过岩石钻孔（￠41～45mm)测出声波纵波速度在围岩钻孔中的分布变化曲线或“时间——孔深”曲线，即可判定围岩裂隙（松动）范围。纵波速度是通过测定钻空中一定距离（探头长度）围岩的声波传播时间计算出来的，CT-2型超声波围岩裂隙探测仪测定原理如下公式所示。发射换能器“F”在钻孔中发射超声波，沿钻孔壁滑行传播。发射换能器“F”发射超声波的同时触发计时线路计时，当接收换能器“I”收到超声波信息后停止计时“S”，测出声波在“F-I”的传播时间，由此计算出波速：

围岩探测仪的使用注意事项

本仪器为矿用本质安全型产品，在使用与维修过程中，不得随意更改本安电路电气参数及元器件的规格与型号，不允许改用其它电池，以免影响本质安全性能。
