一．概述
S2000系列齐纳安全栅能与各种现场的一次仪表组成本质安全防爆系统，用于现代化工业的自动化过程控制，广泛地用于石化、炼油、冶金、医药、船舶等领域。可限制危险能量进入具爆炸性危险气体环境的可靠设备。
二．结构与外型尺寸
S2000系列齐纳安全栅采用两种不同的外型和安装尺寸，外壳由阻燃防弧塑料压制成型，整个安全栅电路以阻燃环氧树脂封装在壳体内，各端子间的爬电距离、电气间隙及材料的相对泄痕指数均符合GB 3836.4中的有关规定。外形尺寸：宽×高×厚＝85×64×16（mm）。
三．主要技术参数
S2000系列齐纳安全栅技术参数表
型 号 工作电压V 端电阻 防爆标志 防爆参数
(1-3)(2-4) Ω Uo(v) Io(mA) Po(Mw)
S2003 24V 180Ω 〔Ex(ia)IIBT6〕 28V 175mA UoIo/4
S2004 24V 310Ω 〔Ex(ia)IICT6〕 26V 97 mA UoIo/4
S2005 18V 170Ω 〔Ex(ia)IICT6〕 21V 140mA UoIo/4
S2006 12V 130Ω 〔Ex(ia)IICT6〕 14V 125mA UoIo/4
S2007 9V 90Ω 〔Ex(ia)IICT6〕 11V 145mA UoIo/4
S2008 0.6V 35Ω 〔Ex(ia)IICT6〕 4V 175mA UoIo/4
S2009 5V 40Ω 〔Ex(ia)IICT6〕 7.5V 265mA UoIo/4
S2014 24V 600Ω 〔Ex(ia)IICT6〕 27V 50mA UoIo
S2015 18V 310Ω 〔Ex(ia)IICT6〕 22V 77mA UoIo
S2016 12V 110Ω 〔Ex(ia)IICT6〕 15V 160mA UoIo
S2017 9V 160Ω 〔Ex(ia)IICT6〕 12V 85mA UoIo
S2022: 125Ω 〔Ex(ia)IICT6〕 26V 30mA UoIo/4
24V(1-5) 20mA(1-3)
9V(2-5) (1.4W+10Ω)(2-4)
注：（1）工作电压允许上浮10％。下浮不限。
（2）Um＝250V AC/DC。
（3）对地漏电流小于等于5微安。
（4）Co、Lo值可按最小点燃曲线查得，组成本安防爆系统时，须另行确定。
典型用途：
S2003: 开关、变送器、继电器。
S2004：报警器、开关、变送器。
S2005、S2006、S2007：热电偶、热电阻。
S2008: 信号传输。
S2009: 电源、信号。
S2014、S2015、S2016、S2017: 交直流供电、信号。
S2022: 电气阀门、定位器、电气转换器。4－20mA温度、
压力、液位、物位变送器。
正常工作条件
环境温度：－20ºC至+40ºC ；b.相对湿度： 小于百分之95 RH ; c. 大气压：80至110 Kpa ;
四．安全栅与一次仪表的配套要求
1. 安全栅应安装在非危险区；
2. 导流条和机壳绝缘，各导流条之间要用线芯截面积4mm²以上的铜导线或电缆线相互连接；
3. 使用前请认真核对安全栅的型号、极性和工作电压；
4. 禁止用兆欧表直接测量安全栅端子之间的绝缘。检查系统线路时，必须断开全部安全栅的接线；
5. 安全栅的本安端和非本安端的接线不允许接错；
6. 一旦安全栅损坏，用户不得自已修复，应及时更换；
7. 本安防爆系统的基本组合条件为：
Uo 小于等于 Uì；Io 小于等于Iì；Co 大于等于 Cp + Cì； Lo 大于等于 Lp + Li
其中：Uo为最高输出电压; Io为最大输出电流; Co为最大负载电容; Lo为最大负载电感;
Ui为一次仪表允许的最高输入电压; Ii为一次仪表允许的最大输入电流; Ci为一次仪表的最大内部等效电容; Li为一次仪表的最大内部等效电感; Cp为连接导线（或电缆）允许的最大分布电容; Lp为连接导线（或电缆）允许的最大分布电感.
五.安装与接地
1. 安装方式有两种；

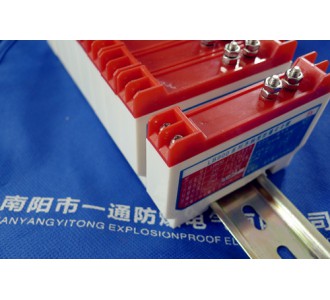

2. DIN标准导轨（35mm）安装，直接将安全栅卡接到DIN导轨上；
3. 导流条安装：在宽20mm的铜排上，横向钻两个间距11.5mm、孔径为Φ4.5mm的安装孔，将安全栅两接地螺栓插入拧紧，并将铜排可靠接地；
4. 接线端子序号： 非本安端子为1、2； 本安端子为3、4；
安全栅接地图见图
六．其它事项
1.安全栅出厂时配有：产品合格证、使用说明书；
2.用户定货时应注明安全栅型号、工作电压、漏电流。
3.如有特殊要求，可特殊定做。
