产品名称：MS-DXH1~20 半导体电子原器件测试、老化精密直流高压电源

-、简要介绍
　　为了支持国家大力发展“芯片强国”战略计划，我司针对芯片半导体行业大量配套了MS-XDQ1~20 半导体电子原器件测试、老化电源。本电源除具有线性电源MS-DX电源的特性外，还兼具纹波低，精度高，高压耐冲击、配套性高等特点。经用户10000多小时测试不断电老化，电源零故障，受到用户高度评价。我们可根据客户的要求制造出超高电压（最高可达50000V）的电源，且功率可达100kW，电压电流均可连续可调，可长期满载连续稳定的工作。
　　此电源可应用在国防上高尖端的试验、气体放电、高压电子管的测试老化，也可应用在其它电子元件的测试老化上。由于本电源输出电压较高，在未作特别要求的情况下，一般将输出负端子与机壳即地线连接，确保使用者的人身安全。

二、性能特点
1、规格范围：近300种规格，输出电压800-50kV、输出电流0-10A、输出功率0-100kW之内任选
2、恒压恒流：电压值从5%－100%额定值连续可调 电流从零至额定值连续可调，恒压恒流自动转换
3、过压保护：电压保护值0－110%额定值连续可调，电源输出电压超过电压保护值时将跳闸保护
4、短路保护：额定电压5KV以下允许短路并声音报警，5KV以上短路跳闸保护
5、过载保护：电源或负载出现故障，输出电流超过额定值1.5倍时，电源跳闸保护
6、短路报警：当输出短路时，电源声光报警（选配）
7、自动放电：供容性负载关机放电用（选配）
8、输出显示：电压、电流同时LED数码管显示（标配）；LCD液晶屏显示（选配）
9、脉冲工作：可配时间控制器构成脉冲电源（选配）
10、智 能 化：可与计算机连接，组成计算机监控的智能型电源（选配）
11、模拟信号接口：用户可用0~5V或4~20mA信号控制电源的输出电压和电流（选配）

三、主要用途
1、大专院校，科研院所实验室，电器产品检测、调试
2、电子产品检测、老化、气体放电
3、用于半导体、芯片及相关器件的例行试验，老练
4、速调管、磁控管、供电电源
5、各种高压试验设备配套电源
6、整机老练以及其它一切需要使用高精度电压电流输出的场合

四、技术指标



1、 最高输出电压：50kv

2、 最大输出电流：1000A

3、 恒压值连续可调范围：0 - 额定电压   (0是近似0，下同)

4、 恒流值连续可调范围：0 –3额定电流

5、 输出电压、输出电流设定：旋转编码器

6、 稳压稳流状态自动切换

7、 稳压精度：

源效应≤0.1%额定值（输入电源电压变化±10%时引起的输出电压的变化率）

负载效应 ≤0.2%（电源输出电流从零至额定值变化时引起的输出电压变化率）

8、 稳流精度：

源效应≤0.1%额定值（输入电源电压变化±10%时引起的输出电压变化率）

负载效应 ≤0.2%（输出电压从零至额定值变化时引起的输出电流变化率）

9、 输出纹波：≤0.2%+10mV 额定值（有效值）

10、 保护方式：短路、过压、过载保护并报警

11、 输出极性：正高压，负低压

12、 显示方式：正4位LED数码管显示

13、 显示分辨率：1V，0.1mA

14、 显示误差：≤1%±1个字 （10% - 100%量程内）

15、 负载特性：阻性负载

16、 时漂：≤0.3%额定值（电源连续工作时间大于8个小时引起的输出电压的变化率）

17、 温漂：≤0.04%额定值/℃（电源使用环境温度范围内由环境温度变化引起的输出电压变化率）

18、 智能配置：RS232计算机接口，提供RS485接口及通讯协议，与计算机连接形成智能电源；通过485接口完成电源启动、停止、给定值设定、实时读取电压、电流值、工作状态等功能。

19、 输入电压： AC220V±10%  50Hz±10%

20、 绝缘电阻：≥20MΩ

21、 耐压强度：1500V 60S

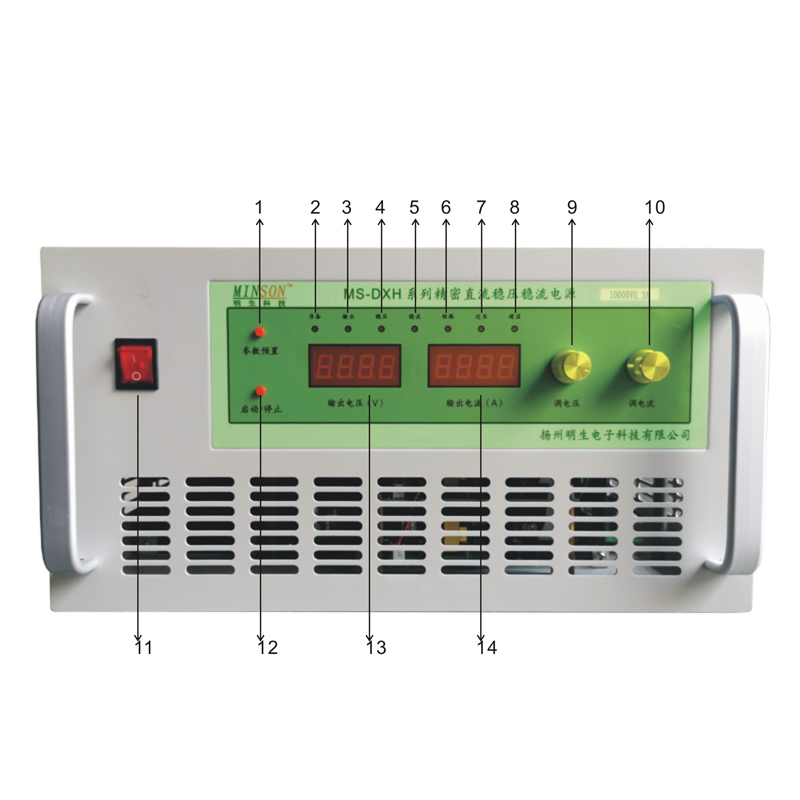

五、面板功能

1、 按键功能：

1参数预置：按动一次工作、恒压、恒流指示灯同时点亮时，电源处于电压和电流预置状态：旋转电压调节旋钮（旋钮即旋转编码器是带按键开关的，旋钮可以按压选择调节步进值，有1个字、10个字、100个字、1000个字四档速度）预置输出电压。旋转电流调节旋钮预置输出电流，再按一次退出预置状态进入工作状态并保存预置值；长按参数预置 5秒稳压稳流过压指示灯点亮时，电源处于过压预置状态：旋转电压调节旋钮预置输出过压保护值，再按一次退出预置状态进入工作状态并保存预置值。

12启动/停止：每按键一次，在待机、工作之间切换一次。

2、 指示灯功能：

2准备：表示系统处于待机状态，此时无输出。

3输出：表示系统处于工作状态。

4 稳压：表示系统处于稳压工作状态。在稳压状态下，输出电压恒定，输出电流随负载变动而变动。

5 稳流：表示系统处于稳流状态。在稳流状态下，输出电流恒定，输出电压随负载变动而变动。

6 短路：表示电源工作时，输出端被短路。此时蜂鸣器响，提醒用户排除短路。

7 过压：表示系统实际输出电压值超过过压保护值，电源将停止工作，输出降为零，同时蜂鸣器响。过压状态必须关掉空气开关，重新开机后才能解除。

8 超温：表示电源处于过热状态，系统以保护并停止输出。

3、电压电流显示窗口功能：

13 电压显示窗口 ：V 在待机状态显示的是预置电压值，在工作状态显示的是实际输出电压值

14  电流显示窗口：A 在待机状态显示的是预置电流值，在工作状态显示的是实际输出电流值

4、旋钮功能：

9  调电压：在预置状态下可设置所需的输出电压值，（在预置状态下可以按压旋钮实现调节位数的切换，按一次向前走一位，循环切换。）在运行状态下可以微调输出电压值最后一位。

10 调电流：在预置状态下可设置所需的输出限流值，（在预置状态下可以按压旋钮实现调节位数的切换，按一次向前走一位，循环切换。）在运行状态下可以微调输出限流值最后一位

六、基本工作状态说明

1、 预置状态：

恒流、恒压指示灯同时亮时，电压和电流数码管分别显示电压和电流预置值，此状态下调节电压、电流旋钮设置参数，在退出预置状态时相关参数生效并保存。

     在此状态下为了方便用户更为准确快速的设置所需的参数值，旋转编码器是带按键开关的，旋钮可以按压选择调节步进值，有一个字，10个字，100个字1000个字四档速度。

恒流、恒压、和过压指示灯同时亮时，电压显示数码管显示的是过压保护值，电源处于过压保护值预置状态，电流显示数码管显示的是电流设置值，此状态下调节电压旋钮设置过压保护值，调节电流旋钮设置电流值。（部分机型无此功能）

2、 非预置状态：

恒压、恒流指示灯没有同时亮时，数码管显示实际输出电压、电流值。

          按下待机/开机（启动/停止）按键后，工作指示灯点亮，表示电源输出打开，此状态下调节电压、电流旋钮电源将直接改变输出电压和电流值。

         电源输出打开状态下编码开关默认每格步进是一个字，如果需要增加每格步进，可以按下电压/电流预置按键，然后选择调节步进值实现快速调节。

         工作指示灯灭表示电源输出关闭，此状态下调节电压、电流旋钮没有任何反应。

七、按键操作说明

1、 电压/电流 按键：电压和电流值预置按键，按动一次，恒流、恒压指示灯同时点亮时，电源处于电压和电流预置状态，再按一次退出预置状态并保存预置值。

2、 过压  按键：过压值预置按键，按动一次，恒流、恒压、过压指示灯同时点亮时，电源处于过压预置状态，再按一次退出预置状态并保存预置值。

3、 待机/开机（启动/停止） 按键：

按一下启动电源输出，工作指示灯点亮，再按则关闭输出。

4   注意！！！在电源空载启动工作时如果工作灯，恒流灯，故障灯，短路灯同时点亮，报警声长鸣。请检查电流预置是否为0，不能设置为零 。

八、  常规操作流程说明

       首先按照标示接好输入输出线，检查无误。打开本机空气开关或船型开关，电源面板上的电压电流显示窗口的数码管和状态指示灯的恒压恒流指示灯会点亮，电源处于待机预置状态。这时可以调节电压或电流旋钮预置你所需要的电压和电流值。上电默认是调节最后一位数，如果你需要调节其他位数可以按压旋钮来选择。预置好后可以直接按待机/开机（启动/停止）按键让电源开始工作。



九、订货信息
请说明输出最高电压，最大电流值。也可依照您的规格要求定制电源（无需定制费)
您可以官网在线咨询或致电市场部李先生，我们将针对您的规格要求作详细的技术指标和报价单供您参考。恭候您的垂询!
