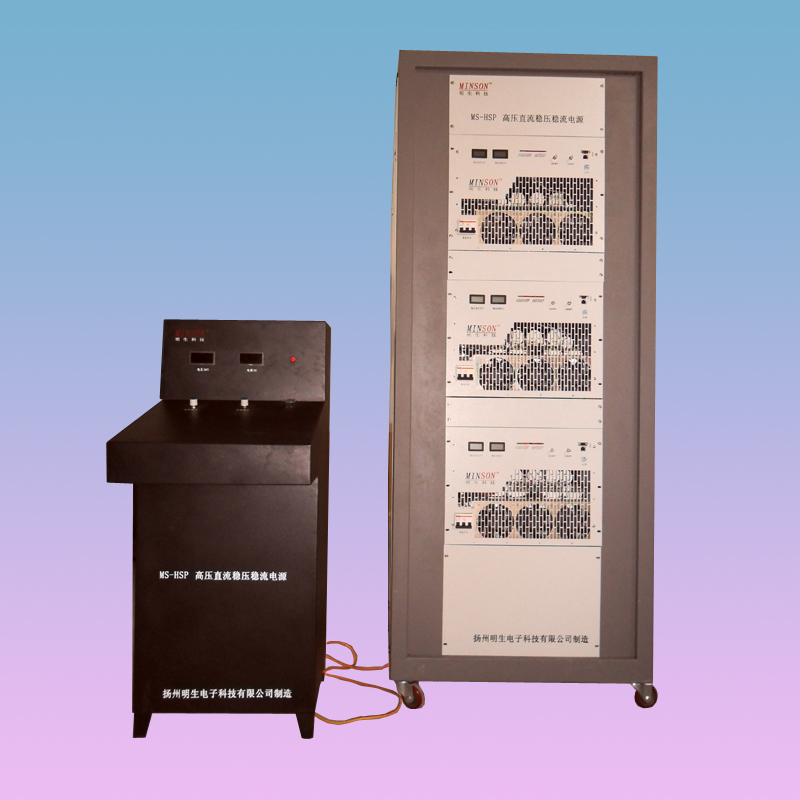

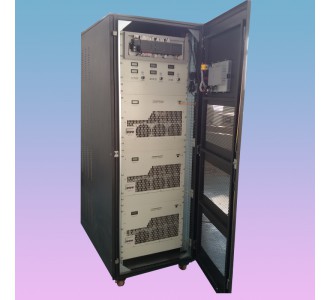

MS-SPH型特种直流高压开关电源产品介绍
一、产品介绍
1、设计理念
先进的模块化的设计理念使得功率输出的扩展变得十分便捷。模块间可以实现并联、串联和多级输出负载等多种操作。该设计理念基于多级功率模块的无主从串并联技术，能够实现多个模块以相同电压和功率并联运行或者使多个模块以相同电流和功率串联运行，从而实现低压大功率或高压大功率的输出。
2、模块简介
单模块的设计，在直流应用领域极具创新性和高性能。模块使用高频软开关技术，具有完备的恒压、恒流和恒功率控制模式。该系列产品体积小，效率高，灵活性高，适合配置于标准机柜，便于集中控制。
模块的控制、采样和通讯都采用了高性能数字信号处理器。数字化系统实现了输出的高精度、可重复性及高可靠性，可以对负载实现可编程控制。数字化的调节和多种接口的设计使得该模块的控制多样化（可上接PLC、计算机等）。
3、产品简介
多机串并联后的大功率电源除具有MS-SP大功率电源的特性外，还具有输出电压高的特点，我们可根据客户的要求制造出超高电压（最高可达100kV）的电源，且功率可达1000KW，电压电流均可连续可调，可长期满载连续稳定的工作。此电源可应用在国防上高尖端的试验、气体放电、真空镀膜、高压电子管的测试老化、高压，也可应用在其它电子元件的测试老化上。由于本电源输出电压较高，在未作特别要求的情况下，一般将输出负端子与机壳即地线连接，确保使用者的人身安全。
二、性能特点
1、规格范围：近300种规格，输出电压1000-100kV、输出电流0-200A、输出功率0-1000kW之内任选
2、恒压恒流：电压值从5%－100%额定值连续可调电流从零至额定值连续可调，恒压恒流自动转换
3、过压保护：电压保护值0－110%额定值连续可调，电源输出电压超过电压保护值时将跳闸保护
4、短路保护：额定电压2KV以上短路跳闸保护（可根据用户的要求定制可短路保护可自动回复的高压电源）
5、过载保护：电源或负载出现故障，输出电流超过额定值1.3倍时，电源跳闸保护
6、短路报警：当输出短路时，电源声光报警（选配）
7、自动放电：供容性负载关机放电用（选配）
8、输出显示：电压、电流同时LED数码管显示（标配）
9、脉冲工作：可配时间控制器构成脉冲电源（选配）
10、智能化：可与计算机连接，组成计算机控制的智能型电源（选配）
11、模拟信号接口：用户可用0~5V或4~20mA信号控制电源的输出电压和电流（选配）
三、应用范围
1、大专院校，科研院所实验室，电器产品检测、调试
2、电子产品检测、老化、气体放电、气体除尘、真空电镀。如：电镀电源、溅射镀膜电源等。
3、用于电子元器件的例行试验
4、速调管、磁控管、电子枪试验供电、X射频测试电源
5、高压电容器充电电源
6、整机老练以及其它一切需要使用高电压输出的场合
四、技术参数
1、单模块参数
|
功率范围 |
0-32KW |
|
输入 |
线电压：3*360~440VAC 频率：48~62HZ 主连线类型：3L+PE |
|
体积 |
19寸标准机箱 |
|
操作模式 |
电压调节模式（CV） 0~100% Umax 电流调节模式（CC） 0~100% Imax 功率调节模式（CP） 5~100% Pmax |
|
控制准确度 |
基准精度-CV 0.1% 基准精度-CC 0.3% 负载调整率-CV ±0.1% 电源调整率-CV ±0.1% |
|
瞬态响应时间 |
负载调整响应时间-CV 2ms 设定值跟踪响应时间-CV 2ms |
|
输出纹波及噪音 |
50HZ~1MHZ Vrms <0.5% |
2、整机参数
|
1、输入输出 |
输入：交流单相三相380V±10% 50Hz/60Hz±10% 输出：直流稳压稳流 |
|
2、输出电压电流设定 |
十圈电位器连续可调 |
|
3、输出电压调节范围 |
5%~额定电压值连续可调 |
|
4、输出电流调节范围 |
1%~额定电流值连续可调 |
|
5、稳压精度 |
源效应：≤0.1%额定值（仅由于输入源电压变化±10%时引起的输出电压变化率） 时漂：≤0.2%额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率） 温漂：≤0.5‰/℃±2个字（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率） 负载效应：≤0.1%额定值+0.1V（仅由于输出电流从零至额定值变化时引起的输出电压变化率） |
|
6、稳流精度 |
源效应：≤0.1%额定值（仅由于输入源电压变化±10%时引起的输出电压变化率） 时漂：≤0.2%额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率） 温漂：≤0.5‰/℃±2个字（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率） 负载效应：≤0.5%额定值+0.01A（仅由于输出电压从零至额定值变化时引起的输出电流变化率） |
|
7、纹波（r.m.s） |
≤1%额定值+10mV（80%~100%额定输出时测量） |
|
8、效率 |
≥90% |
|
9、保护方式 |
过压、过流、短路、过热、缺相自动保护 |
|
10、短路保护 |
严禁人为短路可短路开机 |
|
11、工作方式 |
长期满负荷连续工作 |
|
12、电压电流显示方式 |
LED数码管显示 |
|
13、电压电流显示分辨率 |
1V;0.01A |
|
14、整机电压、电流表误差 |
≤±1%±1个字（计量范围5％~100％额定值） |
|
15、开机冲击 |
≤2%额定电压 |
|
16、瞬态响应时间 |
≤20ms |
|
17、电源适用负载特性 |
用户要求（注：如用户未有正式特别要求本电源上述指标的测量负载为阻性负载） |
|
18、环境条件 |
使用场所：仅在室内使用 温 度：-40℃～50℃ 空气湿度：≤80% |
|
19、发货配件 |
企业标配（说明书1份、发货单1份、保险丝易损件1整套） |
|
20、机箱尺寸及重量 |
mm X mm X mm 约 Kg |
|
21、特殊功能要求 |
|
五、选型参考
|
输出电压（KVDC） |
输出功率（KW） |
输出电流（A） |
型号 |
|
2 |
30~1000 |
0~100 |
MS-SPH-202 |
|
5 |
30~1000 |
0~100 |
MS-SPH-502 |
|
10 |
30~1000 |
0~50 |
MS-SPH-103 |
|
20 |
30~1000 |
0~35 |
MS-SPH-203 |
|
30 |
30~1000 |
0~30 |
MS-SPH-303 |
|
50 |
30~1000 |
0~20 |
MS-SPH-503 |
|
70 |
30~1000 |
0~15 |
MS-SPH-703 |
|
80 |
30~1000 |
0~10 |
MS-SPH-803 |
|
100 |
30~1000 |
0~10 |
MS-SPH-104 |
六：订货信息
请说明输出最高电压，最大电流值。也可依照您的规格要求定制电源（无需定制费)您可以去扬州明生电源网咨询或致电公司销售热线：，我们将针对您的规格要求作详细的技术指标和报价单供您参考。恭候您的垂询!
