输电线路舞动在线监测系统

一。概述

当高压输电线路架设在植被稀疏、地势平坦的区域，常常会遭受线路舞动问题的影响。舞动问题的发生通常取决于三方面：覆冰不均匀、线路结构参数和风激励，舞动情况一旦超过基准值时，轻者发生跳闸，重者导致绝缘子、线路线夹损坏、杆塔螺栓松动甚至是倒塔。为了实时掌握线路舞动数据情况，特力康研发了输电线路舞动在线监测系统。

二 。技术参数

1供电系统：风光互补加蓄电池

2通讯要求：支持无线网络通信(支持4G并向下兼容）满足电信联通、移动自适应,并可根据现场情况选择运营商

3工作电压：DC12V

4工作温度-40 ~70℃

5单次采样点数:400点以上

6环境气象站参数:超声波高精度传感器，综合测量环境温度、湿度、风向、风速、气压、雨量等参数。

三 。输电线路舞动在线监测系统工作原理

输电线路舞动在线监测系统采用风光互补进行前端供电，内置的舞动数据监测采集单元可以将采集到的数据无线传输至后台，数据采样频率≥30Hz，误差小，告警信息误报率低。除此之外，前端的图像监控功能及气象数据监测功能更是让该设备如虎添翼，多角度的让管理人员获取线路现场的情况，便于制定舞动问题解决方案。

四。安装事项

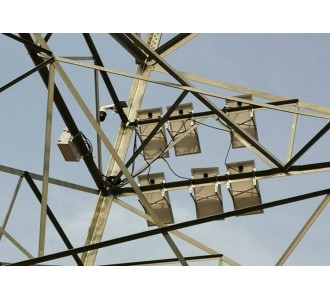

1本产品可采用风光互补供电，直接安装在线路上即可

2我司工程人员会现场进行安装调试，并根据需求接入电力标准平台。

3数据支持加密

五．产品别称

舞动监测系统、输电线路舞动在线监测系统、导线舞动在线监测系统、高压输电线路舞动在线监测系统

六 。产品型号

TLKS-PMG-WD
